smt貼片加工中貼裝壓力與貼裝高度的區別？

在SMT貼片加工中貼裝壓力與貼裝高度是兩個關鍵工藝參數。貼裝壓力指貼片頭將元件壓向PCB的垂直作用力，直接影響焊點成型質量；而貼裝高度是吸嘴與PCB表面的垂直距離，決定元件釋放時的精準度。壓力過大會擠壓錫膏導致溢膠，壓力不足則易造成虛焊；高度過低可能刮擦PCB，過高則導致元件偏移。兩者協同控制，才能實現高精度貼裝。接下來我們將深入剖析smt貼片加工中貼裝壓力與貼裝高度的區別，及它們如何共同塑造SMT貼片加工的品質。

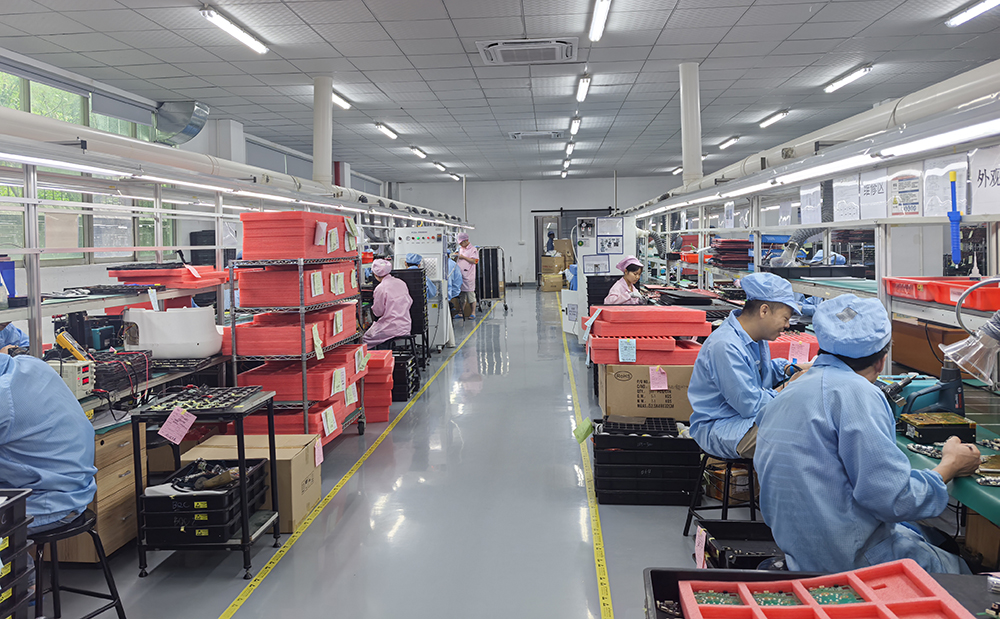

smt貼片加工中貼裝壓力與貼裝高度廠家生產圖

一條SMT生產線突然出現批量性元件偏移——0201電容如多米諾骨牌般傾倒，QFP芯片引腳懸在焊盤邊緣。技術總監緊急叫停產線，排查兩小時后，問題鎖定在新操作工將貼裝高度參數誤調了0.1mm。這個微小失誤導致貼裝壓力異常，單日損失超20萬元。在SMT貼片加工領域，貼裝壓力與貼裝高度這對孿生參數的精準控制，已成為決定企業生死存亡的核心競爭力。

一、微觀世界的力學藝術：定義與作用機制

貼裝高度作為Z軸定位的標尺，定義了貼裝頭下降的終極位置。當貼裝頭攜帶元件抵達這一高度時，便完成與PCB的第一次接觸。這個看似簡單的數值，實質是微米級精密控制的產物——它必須精確匹配元件厚度、焊膏高度與PCB平整度的三重變量。

① 典型案例：某通信模塊生產企業發現01005元件立碑缺陷率達5%。工程團隊將貼裝高度從標稱值下調0.05mm，使元件底部15%體積陷入焊膏。立碑率驟降至0.3%，僅此一項年節約返修成本超80萬。

貼裝壓力則是元件與焊膏接觸瞬間的垂直作用力。現代高精度貼片機通過壓力傳感器實時反饋，使壓力控制精度達±10g水平。這種微觀力學的精妙平衡，直接決定了焊膏形變與元件姿態的穩定性。

② 作用機制的差異

2.1 力的傳導路徑不同：貼裝高度通過機械定位實現空間約束，屬于幾何控制范疇；而貼裝壓力則是動態力學參數，依賴機電系統的力控能力。

2.2 失效模式各異：高度過高引發高空拋物效應，元件撞擊焊膏導致偏移；高度過低則強制擠壓，引發錫膏塌陷。壓力不足時元件粘附不牢，壓力過大則引發側向滑移甚至基板裂紋。

二、參數失控的連鎖反應：缺陷產生機理分析

① 貼裝高度的多米諾效應

當某醫療設備制造商將LED貼裝高度提升0.2mm應對翹曲PCB時，卻遭遇燈珠亮度不均的詭異現象。根本原因是高度增加導致壓力不足，LED散熱片與焊膏接觸面積減少30%，熱阻增大引發局部過熱。更嚴峻的是，在SMT貼片加工高密度組裝中，高度偏差超0.05mm就可能導致BGA焊球共面性失效。

② 貼裝壓力的微觀破壞

某汽車電子企業測試顯示：當貼裝壓力超過350g時，01005電容下方的錫膏被擠壓成火山口形態，回流后錫珠產生率達47%。這些直徑0.1mm的錫珠在震動測試中脫落，引發主板短路召回事件。而手機屏蔽蓋組裝中，壓力若低于2.5kg則導致卡扣無法嵌入定位孔，整機跌落測試失敗。

三、先進設備的控制革命：智能化解決方案

① 閉環力控系統的崛起

哈爾濱工業大學高會軍教授團隊研發的視覺伺服切換控制系統，使貼片機能實時感知25.4μm的PCB變形，并動態補償壓力輸出。這項金獎專利技術將貼裝精度的溫度漂移降低60%，即使在±10℃車間溫差下仍保持±12μm定位穩定性。

② 參數協同優化模型

蘇州某貼片加工廠構建的三維參數矩陣（壓力-高度-速度），使0201元件貼裝周期縮短至0.6秒/點。系統自動識別元件類型：

1. 貼片電阻電容：高度=元件厚度+0.05mm，壓力=200g

2. QFP芯片：高度=引腳厚度+0.02mm，壓力=150g

3. 連接器：高度=0mm（硬接觸），壓力=4.5kg

4. 設備稼動率由此提升至92%，物料錯位率控制在50ppm以內。

四、工藝大師的實戰密碼：參數設定準則

① 高度調校三原則

1. 基準測量法：使用激光測厚儀獲取元件實際厚度，基準高度=元件厚度+焊膏厚度×0.5

2. 動態補償策略：對0.3%翹曲度的PCB，采用分段高度設置——四角區域增加0.08mm

3. 驗證標準：焊膏擠出長度≤0.1mm（窄間距元件）或≤0.2mm（常規元件）

② 壓力優化路線圖

1. 微型元件（01005/0201）：150-300g黃金區間，需配合10萬幀/秒視覺監測錫膏形變

2. 異形器件：連接器采用階梯壓力——先以1kg接觸，再增至4kg嵌入

3. 敏感元件：MLCC電容實施壓力緩釋設計，0.3秒內從峰值壓力衰減至維持值

五、貼裝壓力的奧秘

① 定義與原理

貼裝壓力，從本質上講，是指貼片機吸嘴在將元器件貼裝到PCB板上時，施加在元器件上的垂直作用力。其原理類似于我們用手將物品按壓在某個平面上，只不過在SMT貼裝中，這個按壓的動作由精密的貼片機吸嘴來完成。

在實際操作中貼裝壓力的大小，通過貼片機的控制系統進行精確調節，不同類型和尺寸的元器件，需要適配不同的貼裝壓力值。以常見的0402尺寸的貼片電阻電容為例，其所需的貼裝壓力通常在一個相對較小的范圍內，一般為50 - 100gf（克力）。

這是因為這類元器件體積微小，結構相對脆弱，如果貼裝壓力過大，極易導致元器件損壞；而對于一些體積較大、引腳較多的集成電路（IC）芯片，如BGA封裝的芯片，所需的貼裝壓力則會相對較大，可能在200 - 500gf之間，這是為了確保芯片的引腳能夠與PCB板上的焊盤充分接觸，形成良好的電氣連接。

② 對貼裝質量的影響

1. 壓力過小的弊端：當貼裝壓力過小時，元器件的焊端或引腳僅僅浮在焊膏表面，無法與焊膏充分融合。在后續的傳遞過程中，由于缺乏足夠的粘附力，元器件很容易發生位置移動。

特別是在經過回流焊時，這種位置移動可能會進一步加劇，導致元器件無法準確焊接在指定位置，從而影響整個電路的電氣性能，如在生產一款智能手表的PCB板時，如果對于其中的貼片電容貼裝壓力過小，在后續的振動測試中，就可能會出現電容松動甚至脫落的情況，使得手表的電路出現短路或斷路等故障。

2. 壓力過大的危害：若貼裝壓力過大，會引發一系列嚴重問題。首先過多的焊膏會被擠出，造成焊膏粘連。在回流焊過程中，粘連的焊膏容易形成橋接，即不同焊點之間的焊錫連接在一起，導致短路現象。其次過大的壓力可能會使元器件在貼裝過程中發生滑動，進而造成貼片位置偏移。

對于一些高精度的元器件，如手機攝像頭模組中的圖像傳感器，哪怕是極其微小的位置偏移，都可能導致攝像頭成像質量下降，出現模糊、偏色等問題。更為嚴重的是，過大的壓力還可能直接損壞元器件，尤其是那些嬌貴的芯片，一旦內部結構受損，整個芯片將無法正常工作，這無疑會大大增加生產成本和產品的次品率。

③ 影響貼裝壓力的因素

1. 元器件因素：不同類型和尺寸的元器件，其自身的重量、結構以及引腳的材質和形狀等都會對所需的貼裝壓力產生影響。一般來說，體積大、重量重的元器件需要更大的貼裝壓力來確保其穩定貼裝；而對于引腳較細、材質較軟的元器件，則需要較小的貼裝壓力，以免引腳變形，如陶瓷電容由于其材質相對堅硬，引腳也較為粗壯，在貼裝時可以承受相對較大的壓力；而一些采用金線鍵合的芯片，其引腳非常纖細，對貼裝壓力的要求就極為苛刻。

2. 吸嘴因素：吸嘴的材質、尺寸以及與元器件的接觸面積等都會影響貼裝壓力的傳遞效果。質地較硬的吸嘴在施加壓力時，能夠更準確地將力量傳遞到元器件上；而尺寸過大或過小的吸嘴，都可能導致壓力分布不均勻，如當使用過大尺寸的吸嘴貼裝小型元器件時，壓力可能會集中在元器件的邊緣，而不是均勻分布在整個焊端，從而影響貼裝質量。

3. 設備參數設置：貼片機本身的壓力控制參數設置直接決定了貼裝壓力的大小。包括壓力的初始值、遞增或遞減的速率等。如果這些參數設置不合理，就無法為不同的元器件提供恰到好處的貼裝壓力，如在貼片機的控制系統中，壓力的校準參數出現偏差，那么實際施加的貼裝壓力可能與預設值相差甚遠，進而影響貼裝質量。

④ 如何優化貼裝壓力

1. 精確的元器件評估：在生產前，需要對所使用的每一種元器件進行詳細的評估，包括其物理特性、電氣性能以及對貼裝壓力的敏感度等。可以通過查閱元器件的規格書、進行樣品測試等方式，獲取準確的信息，為貼裝壓力的設置提供依據。

2. 吸嘴的合理選擇與維護：根據元器件的尺寸和形狀，選擇合適的吸嘴，并定期對吸嘴進行清潔和維護，確保其表面光滑、無磨損，以保證壓力傳遞的均勻性和準確性，如對于0201尺寸的微小元器件，應選用專門設計的高精度吸嘴，并且每隔一定的生產批次，對吸嘴進行檢查和清洗，去除吸附在上面的焊膏等雜質。

3. 設備參數的優化與校準：定期對貼片機的壓力控制參數進行優化和校準，結合實際生產情況，不斷調整參數，使其能夠適應不同類型元器件的貼裝需求，同時可以利用一些先進的傳感器技術，實時監測貼裝壓力的大小，一旦發現偏差，及時進行自動調整，如在貼片機上安裝壓力傳感器，將實際測量的壓力值反饋給控制系統，控制系統根據預設值進行對比和調整，實現壓力的精準控制。

4. 建立完善的工藝規范：制定詳細的貼裝壓力工藝規范，明確不同類型元器件的貼裝壓力范圍、調整方法以及在生產過程中的監控要點等。操作人員嚴格按照規范進行操作，確保每一個生產環節都符合要求，如規定在每批次生產前，都要對貼裝壓力進行首件測試，并記錄測試結果，只有在壓力值符合規范要求的情況下，才能進行批量生產。

smt貼片加工中貼裝壓力與貼裝高度廠家生產圖

六、貼裝高度的關鍵作用

① 定義與內涵

貼裝高度，簡單來說，是指貼片機吸嘴在貼裝元器件時，吸嘴底部與PCB板表面之間的垂直距離，它與貼片壓力緊密相關，在一定程度上，貼裝高度決定了貼片壓力的大小。從設備控制的角度來看，貼裝高度通過貼片機的Z軸運動系統進行精確控制。在實際生產中，貼裝高度的設置需要綜合考慮多種因素，如元器件的厚度、PCB板的厚度以及焊膏的厚度等。

以一塊普通的四層PCB板為例，其厚度通常在1.6mm左右，當在上面貼裝厚度為0.5mm的貼片電阻時，貼裝高度需要根據焊膏厚度等因素進行精確計算和調整。一般情況下，如果焊膏厚度為0.15mm，那么貼裝高度可能需要設置在0.65 - 0.75mm之間，以確保電阻能夠準確地貼裝在焊盤上，并且與焊膏有良好的接觸。

② 對貼裝過程的影響

1. 高度過高的問題：當貼裝高度過高時，元器件在從吸嘴釋放到PCB板上的過程中，相當于從高處自由落體。這不僅會導致元器件與PCB板之間的沖擊力過大，容易造成元器件的損壞，還會使元器件的貼裝位置產生較大的偏移，如在貼裝0603尺寸的貼片電感時，如果貼裝高度過高，電感在落下時可能會偏離焊盤中心位置，導致焊接不良，而且過高的貼裝高度還可能使得元器件的焊端或引腳無法充分壓入焊膏中，只是浮在焊膏表面，在后續的回流焊過程中，無法形成良好的焊接連接，從而影響產品的電氣性能。

2. 高度過低的影響：若貼裝高度過低，吸嘴在貼裝過程中會過度擠壓元器件和焊膏。這會導致焊膏擠出量過多，不僅容易造成焊膏粘連，引發橋接等焊接缺陷，還可能因為焊膏中合金顆粒的滑動，進一步加劇元器件的位置偏移。對于一些精細間距的元器件，如QFP封裝的芯片，貼裝高度過低可能會使芯片的引腳之間因焊膏粘連而短路，嚴重影響芯片的正常工作，此外過度擠壓還可能損壞元器件的內部結構，降低產品的可靠性。

③ 影響貼裝高度的因素

1. 元器件厚度差異：不同類型的元器件，其厚度各不相同。即使是同一類型的元器件，由于生產批次或廠家的不同，也可能存在一定的厚度偏差。這種厚度差異要求在設置貼裝高度時必須進行相應的調整，如不同廠家生產的0805貼片電容，其厚度可能會在0.8 - 1.0mm之間波動，在貼裝這些電容時，就需要根據實際測量的厚度來精確設置貼裝高度。

2. PCB板厚度變化：PCB板的厚度并非固定不變，不同的電子產品設計可能會采用不同厚度的PCB板，而且在PCB板的生產過程中，由于工藝等原因，也可能會出現一定的厚度誤差。這些因素都需要在設置貼裝高度時加以考慮，如在生產工業控制板時，可能會采用厚度為2.0mm的PCB板，而在生產消費類電子產品如藍牙耳機時，可能會采用厚度為0.8mm的超薄PCB板，針對不同厚度的PCB板，貼裝高度的設置必然有所不同。

3. 設備機械精度：貼片機的Z軸運動系統的機械精度對貼裝高度的準確性起著至關重要的作用。如果Z軸導軌存在磨損、絲杠傳動存在間隙等問題，都會導致貼裝高度的偏差，如當Z軸導軌的磨損量達到一定程度時，吸嘴在下降過程中可能會出現卡頓或偏移，使得實際的貼裝高度與預設值不一致，從而影響貼裝質量。

④ 優化貼裝高度的策略

1. 精確測量元器件和PCB板參數：在生產前，使用高精度的測量儀器，如千分尺、電子秤等，對元器件的厚度和PCB板的厚度進行精確測量。對于每一批次的元器件和PCB板，都要進行抽樣檢測，確保參數的準確性，如對于每一批新到貨的貼片電阻，隨機抽取一定數量的樣品，測量其厚度，并計算平均值，以此作為設置貼裝高度的依據之一。

2. 定期維護和校準設備：定期對貼片機的Z軸運動系統進行維護和校準，檢查導軌的磨損情況、絲杠的傳動精度等。及時更換磨損的部件，對設備進行精度調整，確保Z軸運動的準確性，如每隔三個月，對貼片機的Z軸進行一次全面的校準，使用標準的厚度塊對貼裝高度進行校驗，保證設備能夠按照預設的高度進行貼裝。

3. 利用先進的視覺檢測技術：在貼片機上配備先進的視覺檢測系統，通過攝像頭實時監測元器件和PCB板的位置，以及吸嘴的下降過程。利用圖像處理算法，對貼裝高度進行動態調整，如在貼裝過程中，視覺系統可以實時測量元器件與PCB板之間的距離，一旦發現距離與預設值存在偏差，立即反饋給控制系統，控制系統自動調整Z軸的運動，確保貼裝高度的準確性。

4. 建立數據追溯和反饋機制：在生產過程中，對每一個貼裝高度的設置以及對應的貼裝質量數據進行記錄和追溯。通過分析這些數據，總結經驗教訓，及時發現潛在的問題，并對貼裝高度的設置進行優化，如如果發現某一批次產品在貼裝某個元器件時，出現較多的焊接不良問題，通過追溯數據，發現是貼裝高度設置不合理導致的，那么就可以及時調整貼裝高度，并對后續的生產進行改進。

七、貼裝壓力與貼裝高度的關聯

① 相互影響機制

貼裝壓力和貼裝高度之間存在著密切的相互影響關系。當貼裝高度增加時，吸嘴與PCB板之間的距離增大，在相同的壓力設置下，元器件受到的實際貼裝壓力會減小。這是因為壓力在傳遞過程中，距離的增加而逐漸分散。

反之當貼裝高度降低時，元器件受到的貼裝壓力會增大，如在貼裝一個小型的貼片二極管時，如果將貼裝高度從0.7mm提高到0.9mm，在其他條件不變的情況下，二極管受到的貼裝壓力可能會從80gf降低到60gf。同樣如果將貼裝高度從0.7mm降低到0.5mm，貼裝壓力可能會從80gf增加到100gf。這種相互影響關系要求在調整貼裝壓力或貼裝高度時，必須同時考慮兩者的變化，以確保貼裝質量不受影響。

② 協同作用對貼裝質量的影響

貼裝壓力和貼裝高度的協同作用直接關系到貼裝質量的好壞。只有當兩者都處于合適的范圍內，并且相互匹配時，才能實現高質量的貼裝，如在貼裝一款BGA封裝的芯片時，合適的貼裝高度可以確保芯片的引腳能夠準確地插入焊膏中，而恰當的貼裝壓力則可以保證引腳與焊膏充分接觸，形成良好的焊接連接。

如果貼裝高度過高，即使貼裝壓力足夠，芯片引腳也可能無法與焊膏充分融合；而如果貼裝壓力過大，即使貼裝高度合適，也可能會損壞芯片的引腳，因此在SMT貼片加工過程中，需要通過不斷的試驗和優化，找到貼裝壓力和貼裝高度的組合，以提高產品的良品率和可靠性。

③ 實際生產中的調整策略

在實際生產中，當遇到貼裝質量問題時，往往需要綜合考慮貼裝壓力和貼裝高度的調整，如如果發現元器件出現位置偏移的情況，首先要檢查貼裝高度是否合適。如果貼裝高度過高，導致元器件落下時沖擊力過大而偏移，那么可以適當降低貼裝高度；同時，也要檢查貼裝壓力是否均勻，如果壓力不均勻，也可能導致元器件偏移，此時需要調整貼裝壓力的設置。

在調整過程中，需要遵循一定的順序和方法。一般來說，先對貼裝高度進行微調，觀察貼裝效果的變化，如果問題沒有得到解決，再對貼裝壓力進行調整，而且每次調整的幅度不宜過大，要逐步優化，直到達到滿意的貼裝質量，此外還可以結合其他因素，如吸嘴的選擇、元器件的供料方式等，進行綜合分析和調整，以確保整個貼裝過程的穩定性和可靠性。

八、前沿趨勢與產業變革

① 材料力學的數字孿生

2025年博鑫通科技的貼片夾具專利（CN222736515U）通過熱變形模擬軟件，預測不同溫度下PCB的翹曲曲線，并自動生成高度補償圖譜。該技術使汽車電子在高溫環境下的貼裝偏移量壓縮至±25μm，良率提升至99.6%。

② 納米級感知時代

鴻富邦科技在貼片電感工藝中植入微力傳感器，實時反饋焊膏受壓狀態。這項創新使壓力控制精度突破至±5g，相當于單根頭發重量的1/20。而蘇州企業開發的AI壓力映射系統，能在0.1秒內識別錫膏擠壓圖像，動態調整下壓行程，將焊膏成型合格率提升至99.98%。

九、精度進化的永續之路

當某衛星通信模塊在太空經歷-60℃至120℃的溫差考驗時，其內部3729個焊點仍保持完美連接——這源于地面SMT貼片加工時對每個元件貼裝高度0.01mm級調整，及貼裝壓力1%動態補償控制的及致追求。在深圳電子制造業的進化圖譜中，參數控制的精密度已成為區分普通加工廠與行業領導者的分水嶺。

百千成電子科技深耕深圳貼片加工領域15年，擁有哈工大壓力控制專利技術及±0.025mm高度定位精度的產線。我們專注解決：微型BGA的共面性控制、異形連接器的高壓貼裝、柔性板的動態補償等高偳需求。現開放免費工藝診斷服務，首單客戶可獲貼裝參數優化數字孿生報告——用毫米級精度，守護您的納米世界。

1.某工業電源客戶在轉單百千成后，通過壓力-高度協同優化模型：

2. QFN芯片立碑率↓82%。

3. 回流焊虛焊率↓91%。

4. 年度品質成本降低￥2,700,000。

十、SMT貼片加工簡介

SMT貼片加工無需對印制板鉆插裝孔，直接將無引腳或短引腳表面組裝元器件安放在印制電路板表面或其他基板的表面上，通過特定流程實現電路組裝。在通常情況下，我們日常使用的電子產品，如手機、電腦等，都是由PCB加上各種電容、電阻等電子元器件，依據設計的電路圖加工而成。

而SMT貼片加工工藝的多樣性，恰好滿足了形形色色電器的生產需求。其基本工藝包含錫膏印刷、零件貼裝、回流焊接、AOI光學檢測、維修以及分板等環節。憑借組裝密度高、電子產品體積小、重量輕、可靠性高、抗振能力強、焊點缺陷率低、高頻特性好、易于實現自動化、降低成本等諸多優點，SMT貼片加工在電子制造領域占據著不可或缺的地位。

十一、SMT貼片加工案例分析

1. 案例一：手機主板SMT貼片加工

在某品牌手機主板的SMT貼片加工過程中，前期生產的產品出現了較高的次品率。經過詳細的質量檢測和分析，發現問題主要出在貼裝壓力和貼裝高度的控制上。

對于一些小型的貼片電容和電阻，由于貼裝壓力過小，導致在回流焊后出現了部分元器件松動甚至脫落的情況；而對于一些BGA封裝的芯片，由于貼裝高度過高，芯片引腳與焊盤之間的焊接不牢固，出現了虛焊現象。針對這些問題，生產團隊首先對所有元器件的規格進行了重新梳理，精確測量了它們的厚度等參數。

然后，根據不同元器件的特點，對貼片機的貼裝壓力和貼裝高度參數進行了全面優化。對于小型貼片電容和電阻，適當增加了貼裝壓力；對于BGA芯片，降低了貼裝高度，并對Z軸運動系統進行了校準。經過這些調整后，手機主板的貼片加工良品率從原來的85%提高到了98%，大大提升了生產效率和產品質量。

2. 案例二：電腦顯卡SMT貼片加工

一家專業生產電腦顯卡的企業，在SMT貼片加工過程中遇到了焊膏橋接的問題。經過深入排查，發現是貼裝高度過低導致的。由于貼裝高度過低，吸嘴在貼裝元器件時過度擠壓焊膏，使得焊膏擠出量過多，相鄰焊點之間的焊膏發生粘連，在回流焊后形成了橋接。

為了解決這個問題，企業的工藝工程師對貼片機的貼裝高度參數進行了重新計算和調整，同時對吸嘴的磨損情況進行了檢查，更換了部分磨損嚴重的吸嘴，以確保壓力傳遞的均勻性，此外還優化了焊膏的印刷工藝，控制焊膏的厚度和均勻性。通過這些綜合措施，電腦顯卡SMT貼片加工中的焊膏橋接問題得到了有效解決，產品的電氣性能和穩定性得到了顯著提升，產品的市場競爭力也進一步增強。

smt貼片加工中貼裝壓力與貼裝高度廠家生產圖

smt貼片加工中貼裝壓力與貼裝高度的區別，貼裝壓力的核心作用是確保元件與焊盤充分接觸，通過擠壓錫膏形成可靠焊點，其數值需根據元件類型（如QFP、BGA）和PCB厚度動態調整。貼裝高度則關乎吸嘴撤離時的機械穩定性，高度設置需兼顧取料便利性與視覺校準精度。壓力屬于力學控制維度，高度屬于空間定位維度，前者影響焊接冶金結合，后者決定拾放動作軌跡，二者共同構成貼片工藝的物理基礎。
