smt貼片加工電源板插件工藝參數有哪些？

在SMT貼片加工電源板插件前，需把控關鍵準備參數。PCB板材質相對介電常數要在3.5-4.5，熱導率不低于1W/(m·K)，翹曲度不超0.75%；超聲波清洗時間5-10分鐘、溫度40-50℃，烘干溫度80-100℃、時間15-20分鐘。元器件阻值偏差±1%內，引腳共面度誤差≤0.1mm，軸向引腳彎曲角度90°±5°，為插件打下基礎。本文將以解構主義的視角，深入剖析smt貼片加工電源板插件工藝參數有哪些？

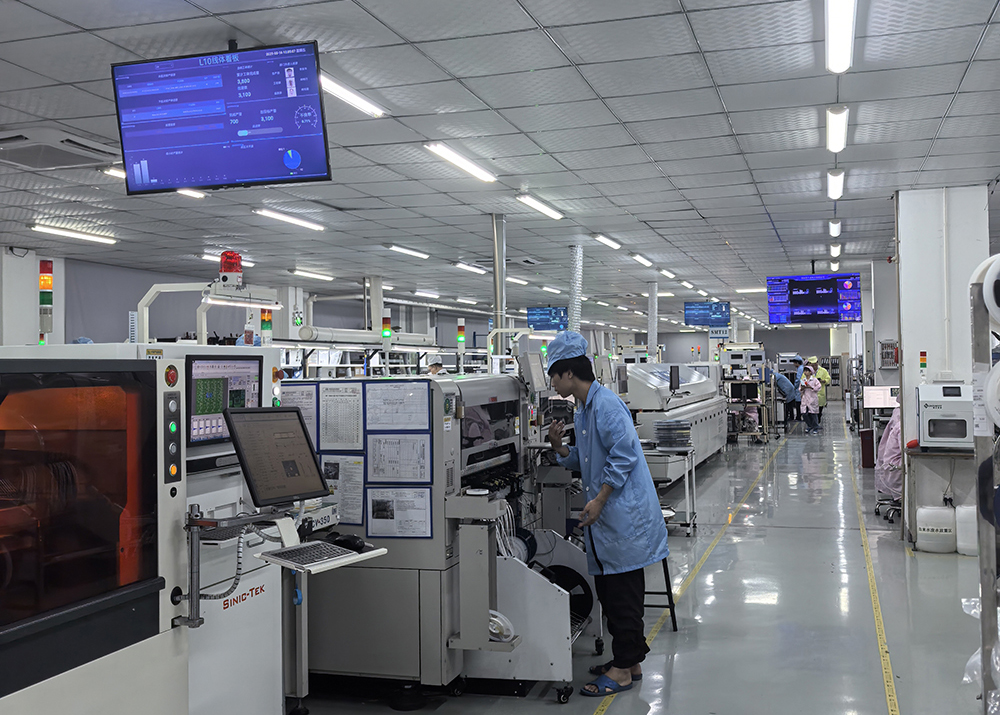

smt貼片加工電源板插件工藝圖

一、電源板SMT貼片加工的基本工藝要求

電源板作為提供電源發起功能處理為主的機板，其SMT貼片加工工藝流程主要分為三大工序：SMT貼片元器件自動貼裝、波峰焊插件和手工作業段。

在進行SMT貼片加工前，首先要關注電源板PCB的耐溫要求，咇須達到客戶要求的等級并符合無鉛工藝標準。特別是膠紙板，需要特別注意是否有起泡現象，元器件的耐溫值也需要完全滿足板上零件熔錫溫度的要求，通常需要滿足222度以上40-90秒，承受溫度為245度以上。如客戶有特殊要求，需要提早通知和提供資料。以下是電源板SMT貼片加工基本工藝參數要求表：

smt貼片加工電源板插件工藝參數有哪些表

二、插件過程中的關鍵工藝參數

1. 插件設備的精度參數

① 定位精度參數指標：插件設備的定位精度直接決定了，元器件能否準確地插入到PCB板的指定位置。目前先進的插件設備定位精度可達±0.05mm。在電源板插件過程中，對于一些精密的元器件，如小型的貼片式電阻、電容等，這樣的高精度定位能確保，其引腳與PCB板焊盤的精確對準，提高焊接的可靠性，如在智能手機電源板的插件生產中，插件設備的高精度定位是保證電源板，性能穩定的關鍵因素之一。

② 重復定位精度參數意義：重復定位精度是衡量插件設備穩定性的重要參數。一般要求插件設備的重復定位精度在±0.02mm以內。這意味著設備在多次插件操作中，能夠始終保持高度的一致性，將元器件準確地插入到同一位置。對于大規模生產的電源板來說，穩定的重復定位精度能保證產品質量的一致性，降低因插件位置偏差導致的不良率，如在電腦主板電源板的批量生產中，插件設備的高重復定位精度使得每一塊電源板的插件質量都能得到有效保障。

③ 插件速度與精度的平衡參數：插件速度與精度之間往往存在一定的矛盾。在實際生產中，需要根據電源板的復雜程度和生產效率的要求，合理調整插件速度與精度的平衡參數，一般對于簡單的電源板，可適當提高插件速度，在保證定位精度不低于±0.1mm的前提下，將插件速度提升至每分鐘100 - 150個元器件。而對于復雜的、高精度要求的電源板，插件速度則需適當降低，以確保定位精度達到±0.05mm甚至更高，此時插件速度可能控制在每分鐘50 - 80個元器件。

2. 插件壓力與深度參數

① 插件壓力參數設定：插件過程中施加的壓力要適中。壓力過小，元器件可能無法牢固地插入到PCB板的孔中，導致接觸不良；壓力過大，則可能損壞元器件或PCB板。對于一般的插件式元器件，插件壓力通常設定在5 - 10N，如在插件式二極管的插件過程中，這個壓力范圍既能保證二極管引腳順利插入PCB板孔中，又不會對二極管造成損壞。在實際生產中，可通過插件設備上的壓力傳感器，實時監測和調整插件壓力。

② 插件深度參數標準：元器件的插件深度也有嚴格的標準。一般要求元器件引腳插入PCB板后，露出PCB板另一面的長度為0.5 - 1.5mm。這樣的插件深度既能保證焊接時引腳與焊盤有足夠的接觸面積，又能避免引腳過長導致短路等問題，如在插件式電阻的插件過程中，通過控制插件設備的Z軸行程，確保電阻引腳的插件深度符合標準。對于一些特殊的元器件，如需要進行波峰焊的插件，插件深度可能還需要根據波峰焊的工藝要求進行適當調整。

③ 壓力與深度的協同參數優化：插件壓力與深度之間存在相互影響的關系，需要進行協同參數優化。在實際生產中，可通過實驗的方法，針對不同類型的元器件和PCB板，確定插件壓力與深度組合參數，如對于某一種特定規格的PCB板和插件式電容，經過多次實驗發現，當插件壓力為7N，插件深度為1mm時，焊接后的不良率降低，產品性能穩定。將這些優化后的參數記錄下來，并應用到實際生產中，能有效提高電源板的插件質量。

三、錫膏印刷：微米級的藝術創作

1. 脫胎換骨的起點：錫膏特性匹配法則

推開工廠潔凈室的大門，映入眼簾的是排列整齊的絲印臺，這里是整個SMT貼片加工流程的第壹戰場。對于電源板而言，其獨特的電流承載能力和散熱需求決定了我們咇須選用特制合金成分的錫膏。理想的錫膏應具備三個核心特質：恰當的粘度指數保證良好觸變性，金屬含量需達到90%以上以確保導電性能，氧化度則咇須嚴格控制在0.5%以內。

在實際操作中，技術人員會根據環境濕度動態調整溶劑添加比例，就像調酒師調配雞尾酒般精準——每提升1%的環境濕度，就需要相應降低0.3%的溶劑濃度。這種精細調控直接影響著后續焊接質量，特別是電源模塊中大電流走線的導通能力。

2. 三維建模般的鋼網設計哲學

如果說錫膏是顏料，那么激光切割而成的不銹鋼網版就是畫筆。針對電源板的高密度布局特點，鋼網開口設計遵循著嚴格的數學模型：對于QFP封裝器件，開口面積通常是焊盤面積的85%-95%；而對于BGA球柵陣列，這個比例會收窄至75%-85%。

更精妙之處在于階梯式鋼網的應用，通過分層設計實現不同高度元器件的同時完鎂印刷。某知名電源廠商的實踐表明，采用雙層級鋼網后，厚膜電路區域的錫量偏差從±8%降至±3%，有效解決了高功率器件區的虛焊難題。

3. 力與速的平衡木：印刷參數矩陣

在實際生產現場，我們看到技術員頻繁調試著刮刀角度、壓力值和移動速度這三個魔法棒。實踐數據顯示：刮刀傾角保持在45°-60°區間能獲得填充效果；作用壓力控制在3-6kgf/cm2可兼顧效率與均勻性；而刮刀速度則需根據錫膏黏度靈活調整，典型值為20-50mm/s。

值得注意的是，電源板上的大銅箔區域需要適當放慢速度，防止錫膏飛濺造成的短路風險。現代化設備已能實現實時監測，當檢測到某條產線的錫膏體積超出設定閾值時，系統會自動觸發補償機制。

此處巧妙植入“SMT貼片加工”關鍵詞：在高偳SMT貼片加工領域，智能化閉環控制系統正在重塑傳統作業模式。通過在線SPI檢測設備的反饋數據，中央處理器能在毫秒級時間內完成參數修正，這種動態調節能力使良品率提升了近兩成。

四、元件貼裝：納米級的精準舞蹈

1. 坐標系的及致追求：定位系統校準秘籍

轉戰貼片機工位，這里上演著現實世界版的“俄羅斯方塊”。高精度伺服電機驅動著貼裝頭在XYZ三軸空間內翩翩起舞，其定位精度可達微米級別。對于電源板這類包含多種封裝形式的復合拼板，設備校準尤為關鍵。

經驗豐富的工程師會建立三級校準體系：先用標準板進行全局校準，再用實際生產的首件板進行局部微調，然后通過統計過程控制(SPC)持續監控偏移趨勢。有個鮮為人知的細節是，不同品牌的貼片機對Mark點的識別算法存在差異，進口設備普遍采用灰度梯度法，而國產新型設備開始應用深度學習圖像識別技術。

2. 時間窗口的藝術：吸嘴配置策略論

觀察高速運轉的貼裝頭，會發現它配備了形態各異的真空吸嘴。針對電源板常用的電解電容、電感等異形元件，特殊設計的彈性吸嘴能完鎂貼合元件輪廓。更值得關注的是多吸嘴協同工作機制：主吸嘴負責標準SMD元件，輔助吸嘴處理不規則器件，兩者的時間差精確控制在±5ms以內。百千成的生產日志顯示，經過優化后的吸嘴組合方案，使異形元件的拋料率從0.8%直降到0.15%，相當于每年節省數十萬元的材料成本。

3. 力學博弈場：貼裝壓力控制之道

當貼裝頭接觸元件瞬間，看似輕柔的動作實則暗含力學玄機。理想的貼裝壓力曲線呈梯形分布：初始接觸階段緩慢加壓至預設值，保持穩定接觸時間后快速卸壓。對于電源板上常見的陶瓷電容，保持時間為80-120ms；而對于帶引腳的連接器，則需要延長至150-200ms。值得警惕的是靜電防護問題，ESD敏感器件咇須在離子風機覆蓋區域內完成貼裝，且操作人員需佩戴接地腕帶，任何細微疏忽都可能導致器件擊穿。

再次強化“SMT貼片加工”關鍵詞：現代SMT貼片加工生產線已進化出自適應學習能力，新導入的機型只需提供BOM清單，系統就能自動生成貼裝路徑，并通過歷史數據分析不斷優化運動軌跡，這種智能化轉型正在重新定義生產效率的邊界。

smt貼片加工電源板插件工藝設備圖

五、回流焊接：熱力學的精密操控

1. 溫度曲線的交響樂章：四溫區控制哲學

步入回流爐區域，熾熱的空氣流裹挾著化學反應的氣息。電源板的無鉛焊接工藝對溫度曲線提出近乎苛刻的要求：預熱區升溫速率不得超過3℃/sec，保溫區需維持在150-180℃達60-90秒，峰值溫度應根據焊料類型精確設定（通常比熔點高20-30℃），冷卻速率則控制在4-6℃/sec為宜。特別需要注意的是電源模塊中的熱敏元件，某些MOSFET管腳的溫度耐受極限僅比普通IC低10℃，這就要求工程師設計差異化的溫度剖面。

2. 流體力學的智慧結晶：爐膛氣流管理

揭開回流爐蓋板，可見精心設計的風道系統。強制熱風循環模式下，上下加熱模塊形成立體包裹效應，確保PCB各區域受熱均勻。聰明的設計師們在爐膛內設置了導流板，使熱空氣呈螺旋上升態勢，這種結構能有效消除陰影效應。實測數據顯示，優化后的氣流方案可使爐內溫差波動，從±15℃縮小至±5℃，這對多層電源板的通孔透錫率提升具有決定性意義。

3. 相變時刻的守護者：氮氣保護系統

在高偳SMT貼片加工場景中，惰性氣體保護已成為標配。純度≥99.999%的氮氣持續注入爐膛，既能阻止金屬表面氧化，又能改善焊點潤濕性。實驗證明，開啟氮氣保護后，焊球空洞率可降低60%以上，這對電源板的長期可靠性至關重要。不過要注意氣體流量的控制，過量消耗會增加運營成本，目前行業通行的做法是將氧含量控制在500ppm以下。

第三次嵌入“SMT貼片加工”關鍵詞：領先的SMT貼片加工企業已經開始部署物聯網監控系統，每個溫區的傳感器都將實時數據傳輸至云端，質量工程師可通過手機APP隨時查看溫度曲線，異常情況能在第壹時間觸發報警，這種透明化管理模式極大提升了生產過程的可控性。

六、波峰焊與選擇性焊接：雙重保險機制

1. 浪潮涌動的藝術：波峰焊參數矩陣

雖然表面貼裝技術日臻完善，但電源板仍有不少通孔元件需要傳統插裝工藝。波峰焊機的噴嘴形狀直接影響波峰形態，平緩的λ波形被認為是理想選擇。助焊劑噴涂量需精確控制在0.8-1.2ml/cm2，過多會導致橋接，過少則引發潤濕不良。傳輸速度與錫鍋溫度構成黃金搭檔：一般設定為0.8-1.2m/min配合250-270℃的錫溫，既能保證透錫率又避免過熱損傷。有經驗的技師還會定期清理錫渣，因為雜質含量超過0.3%就會顯著惡化焊接效果。

2. 手術刀式的精準施治：選擇性焊接攻略

面對混裝工藝的挑戰，選擇性焊接設備展現出外科手術般的精準。紅外預熱單元先將待焊部位加熱至120-150℃，噴流式烙鐵頭隨后定點出擊。關鍵在于噴嘴設計與氮氣輔助的結合運用：直徑φ1.2mm的微型噴嘴配合5L/min的氮氣流，可在不損壞周邊元件的前提下完成精細焊接。某醫療電源項目的實戰經驗顯示，采用分段預熱加局部屏蔽的策略，成功解決了熱敏感元件附近的焊接難題。

3. 質量防火墻：AOI與X-Ray聯防體系

在檢測工位，自動光學檢測儀(AOI)像鷹眼般掃描每個焊點。針對電源板的特殊需求，設備加載了專門的檢測算法：重點關注高電壓區域的爬電距離是否達標，大電流路徑的焊錫飽滿度，以及BGA封裝底部的空洞情況。遇到疑難雜癥時，三維X射線檢測系統登場，它能穿透封裝體查看內部連接狀態。據統計雙重檢測機制可將漏檢率控制在萬分之一以下。

七、檢測環節中與插件工藝參數相關的要點

1. 外觀檢測參數標準

① 元器件位置偏差參數：在外觀檢測中，要檢查元器件的實際位置與設計位置的偏差。一般要求元器件引腳與焊盤的重合度不低于85%，即元器件引腳在焊盤上的偏移量不能超過焊盤寬度的15%，如對于插件式電阻，如果其引腳偏離焊盤中心超過一定范圍，可能會影響焊接質量，導致電阻接觸不良或在使用過程中出現松動等問題。通過人工目檢或使用自動化的外觀檢測設備，依據這個參數標準對電源板進行檢測，能及時發現元器件位置偏差的問題。

② 焊點外觀參數要求：焊點的外觀應光滑、飽滿，無虛焊、冷焊、橋接等缺陷。焊點的高度一般應在0.3 - 0.8mm之間，寬度應不小于引腳直徑的1.5倍，如一個引腳直徑為0.5mm的插件式電容，其焊點寬度應不小于0.75mm。對于焊點表面的光澤度，應呈現出金屬特有的光亮色澤，無灰暗、粗糙等現象。通過對焊點外觀參數的嚴格把控，能有效保證電源板的焊接質量和電氣性能。

③ 引腳變形參數限度：插件后的元器件引腳應無明顯變形。對于引腳的彎曲度，一般要求在與垂直方向夾角不超過5°的范圍內。如果引腳變形過大，可能會影響元器件與PCB板的電氣連接，甚至在后續的使用過程中因應力集中導致引腳斷裂。在外觀檢測過程中，仔細檢查元器件引腳的變形情況，對于超出參數限度的產品進行及時處理。

2. 電氣性能檢測參數與插件工藝的關聯

① 導通電阻參數檢測：通過檢測電源板上插件元器件引腳與對應焊盤之間的導通電阻，能判斷焊接連接的可靠性。一般要求導通電阻不超過50mΩ。如果導通電阻過大，可能是由于插件過程中引腳與焊盤接觸不良，或者焊接時存在虛焊等問題，如在對電源板上的插件式連接器進行導通電阻檢測時，如果發現某個引腳的導通電阻超過了標準值，就需要進一步檢查該引腳的插件和焊接情況，找出問題所在并進行修復。

② 絕緣電阻參數測試：電源板上不同電氣連接部位之間的絕緣電阻是衡量其電氣安全性的重要參數。一般要求絕緣電阻不低于100MΩ。在插件過程中，如果有異物進入到不同電氣連接部位之間，或者插件時對PCB板的絕緣層造成了損壞，都可能導致絕緣電阻下降。通過對絕緣電阻參數的測試，能及時發現這些潛在的問題，確保電源板在使用過程中的電氣安全。

③ 功能測試參數驗證：對電源板進行功能測試時，各項功能指標的參數應符合設計要求，如電源板輸出電壓的偏差應控制在±5%以內，輸出電流的穩定性應滿足在額定負載下波動不超過±10%等。插件工藝參數的不合理可能會影響電源板的整體性能，導致功能測試不通過。如果在功能測試中發現電源板輸出電壓異常，就需要全面檢查插件工藝的各個環節，包括元器件的插件位置、焊接質量以及與插件相關的電路連接等，以確定問題的根源并加以解決。

smt貼片加工電源板插件工藝圖

八、工藝參數的交響曲：系統集成與持續改進

1. 大數據時代的工藝配方管理

走進現代化工廠的MES系統控制中心，屏幕上跳動著成千上萬組工藝參數。優秀的制造企業已建立起龐大的參數數據庫，每個型號的產品都有專屬的工藝配方卡。這些卡片詳細記錄著從錫膏批號到設備編號的所有關聯信息，甚至包括當天的天氣狀況。當出現質量問題時，追溯系統能在半小時內鎖定問題根源，這種精細化管理能力正是工業4.0的魅力所在。

2. PDCA循環的質量進階之路

持續改進不是口號，而是滲透在日常工作中的行動準則。每周召開的工藝評審會上，跨部門團隊會對近期的生產數據進行分析：DPMO指標反映整體制程能力，Cpk值衡量關鍵參數的穩定性，FTT艏次合格率則直觀展示流程健康度。發現問題立即啟動糾正預防措施，小到一個氣壓閥的更換，大到整條產線的升級改造，都在這種螺旋上升的節奏中推進。

3. 人機料法環的和諧共生

再完鎂的參數設置也離不開人的執行。頂尖的SMT貼片加工企業都會建立分級培訓體系：新員工咇須通過理論考試和實操考核才能上崗，資堔技工則有機會參與DOE實驗設計。物料管控同樣重要，貴重金屬材料實行批次管理，化學品存儲遵守MSDS規范。整潔有序的生產環境和完善的應急預案，共同構筑起質量保證的一道防線。

站在智能制造的歷史節點回望，我們深刻認識到，卓樾的電源板生產絕非單個工藝參數的優秀，而是整個制造體系的協同共振。從錫膏印刷的微觀世界到回流焊接的熱力學殿堂，從貼裝定位的納米級精度到檢測系統的火眼金睛，每個環節都在詮釋著現代電子制造的精髓。

九、電源板插件前的準備工作參數要點

1. PCB板的選擇與處理參數

① 材質參數要求：電源板的PCB板材質需具備良好的電氣絕緣性能，其相對介電常數通常要求在3.5 - 4.5之間，這樣能有效減少信號傳輸過程中的損耗，確保電源板穩定運行，如在一些高頻電源板中，會選用百千成公司生產的具有特定介電常數的板材，以滿足高頻信號處理的需求。

同時板材的熱導率也不容忽視，一般應不低于1W/(m·K)，這有助于在電源板工作時將產生的熱量快速散發出去，防止因過熱導致性能下降甚至元件損壞。像常見的FR - 4板材，其熱導率基本能滿足一般電源板的散熱要求。

② 平整度參數標準：PCB板的平整度直接影響插件的精度和焊接質量。在插件前，需確保PCB板的翹曲度不超過0.75%。對于一些高精度的電源板，這個標準甚至會更加嚴格，可能要求控制在0.5%以內，如在航空航天領域的電子產品中，對電源板PCB的平整度要求極高，因為哪怕是極其微小的翹曲，都可能在復雜的飛行環境下引發電氣連接問題。檢測平整度時，可采用激光平整度檢測儀，通過對PCB板表面多個點的測量，精確獲取其翹曲數據。

③ 清潔處理參數細節：PCB板表面咇須清潔無雜質，這是保證焊接質量的基礎。在實際生產中，通常采用超聲波清洗的方式，清洗時間一般控制在5 - 10分鐘，清洗液的溫度維持在40 - 50℃。這樣的參數設置能有效去除PCB板表面的油污、灰塵和氧化物等雜質。清洗后還需進行烘干處理，烘干溫度設定在80 - 100℃，時間為15 - 20分鐘，確保PCB板表面完全干燥，為后續的插件和焊接工藝提供良好的基礎。

2. 元器件的篩選與預處理參數

① 參數規格匹配篩選：所有用于電源板插件的元器件，其規格參數咇須與設計要求精確匹配。以電阻為例，其阻值的偏差應控制在±1%以內，對于一些對精度要求極高的電源板，如醫療設備中的電源板，電阻阻值偏差甚至要控制在±0.1%。電容的容值偏差一般要求在±5%以內，電感的電感量偏差則需控制在±10%左右。在篩選過程中，可使用專業的電子元器件參數測試儀，對每個元器件進行逐一檢測，確保其參數符合要求。

② 引腳共面度參數要求：對于有引腳的元器件，引腳共面度是一個重要參數，一般引腳共面度的誤差應不超過0.1mm，如在插件式集成電路（IC）中，如果引腳共面度不符合要求，可能會導致在插件過程中部分引腳無法與PCB板的焊盤良好接觸，從而出現虛焊等問題。檢測引腳共面度時，可使用高精度的光學測量儀器，通過對引腳多個點的測量，計算出引腳的共面度誤差。

③ 元器件整形參數規范：在插件前，部分元器件可能需要進行整形處理，以滿足插件工藝的要求，如對于軸向引腳的電阻、電容等元器件，引腳的彎曲角度一般控制在90°±5°，引腳的彎曲半徑應不小于引腳直徑的2倍。這樣的整形參數既能保證元器件在插件后位置的準確性，又能避免因過度彎曲導致引腳折斷或內部結構損壞。整形過程中可使用專用的元器件整形工具，按照規范的參數進行操作。

十、插件后的焊接工藝參數對電源板性能的影響

1. 波峰焊工藝參數

① 焊料溫度參數控制：在波峰焊過程中，焊料溫度是關鍵參數之一，一般對于無鉛焊料，其溫度通常控制在250 - 270℃。這個溫度范圍能保證焊料具有良好的流動性，使元器件引腳與PCB板焊盤充分潤濕，形成可靠的焊接連接，如在常見的Sn - Ag - Cu系無鉛焊料中，將溫度控制在260℃左右時，焊接效果佳。溫度過高，可能導致焊料氧化加劇，出現焊點粗糙、虛焊等問題；溫度過低，則焊料流動性不足，容易產生漏焊、橋接等缺陷。

② 波峰高度參數調整：波峰高度要根據PCB板的厚度和元器件的高度進行合理調整。一般波峰高度應使PCB板底面與波峰，接觸深度達到PCB板厚度的1/2 - 2/3，如對于厚度為1.6mm的PCB板，波峰高度調整到使PCB板底面與波峰接觸深度在0.8 - 1.1mm左右較為合適。如果波峰高度過高，可能會使焊料濺到元器件表面，影響產品外觀和性能；波峰高度過低，則可能導致部分引腳焊接不充分。

③ 焊接時間參數設定：焊接時間一般控制在3 - 5秒。這個時間既能保證焊料充分填充引腳與焊盤之間的間隙，形成良好的焊點，又能避免因焊接時間過長導致元器件過熱損壞，如在對電源板上的插件式電感進行波峰焊時，將焊接時間設定為4秒左右，能獲得理想的焊接效果。在實際生產中，可通過調整PCB板在波峰焊設備中的傳輸速度，來精確控制焊接時間。

2. 回流焊工藝參數（針對部分插件與貼片混合工藝的電源板）

① 預熱區溫度與時間參數：在回流焊的預熱區，溫度一般以1 - 3℃/秒的速率上升至150 - 180℃，并在此溫度區間保持60 - 90秒。預熱的目的是使元器件和PCB板均勻受熱，同時讓焊膏中的助焊劑充分活化，去除元器件引腳和焊盤表面的氧化物，如在對電源板上的插件式集成電路進行回流焊時，合理的預熱參數能確保后續焊接過程更加順利，減少虛焊等問題的出現。

② 回流區峰值溫度與時間參數：回流區的峰值溫度需根據焊膏的特性來確定，對于無鉛焊膏，峰值溫度通常在230 - 250℃之間，保持時間為30 - 60秒。在這個階段，焊膏熔化并在表面張力的作用下，在元器件引腳與焊盤之間形成良好的冶金結合，如對于某一款特定的無鉛焊膏，經過實驗驗證，當峰值溫度達到240℃，保持時間為45秒時，焊接后的焊點質量佳，電氣連接可靠。

③ 冷卻區速率參數要求：冷卻區的冷卻速率應控制在4℃/秒以內。緩慢冷卻能使焊點中的金屬結晶更加均勻，提高焊點的強度和可靠性。如果冷卻速率過快，可能會導致焊點內部產生應力，降低焊點的機械性能，甚至出現焊點開裂的情況。在實際生產中，可通過調節回流焊設備冷卻區的風扇轉速等方式，來控制冷卻速率。

通過對SMT貼片加工中電源板插件工藝參數的全面了解，我們可以看到這些參數在整個電子產品制造過程中的重要性。從插件前的準備工作，到插件過程中的設備精度、壓力深度控制，再到插件后的焊接工藝及檢測環節，每一個參數的微小變化都可能對電源板的性能和質量產生重大影響。在實際生產中，電子制造企業咇須高度重視這些工藝參數，不斷優化和調整，以確保生產出高質量、高性能的電源板，滿足日益增長的電子產品市場需求。

smt貼片加工電源板插件工藝圖

smt貼片加工電源板插件工藝參數有哪些？SMT貼片加工電源板插件過程中，設備與操作參數很關鍵。插件設備定位精度達±0.05mm，重復定位精度±0.02mm內；簡單電源板插件速度100-150個/分鐘，定位精度不低于±0.1mm，復雜的則50-80個/分鐘，精度更高。插件壓力5-10N，深度以引腳露出PCB板另一面0.5-1.5mm為宜。
