如何選擇適合特定應用的smt貼片加工設備？

選擇適配特定應用的SMT貼片加工設備，先明確產量規模，小批量生產選靈活性高的中低速設備，便于頻繁換線。若元件微小復雜，像01005電阻電容等，需貼片機精度達±0.03mm甚至更高。同時考量產品精度要求，高精度產品對應高精度設備，如此方能精準選型。而如何選擇適合特定應用的smt貼片加工設備？需要從“需求拆解-性能驗證-生態適配-成本核算”四個維度，構建一套可落地的選型邏輯。

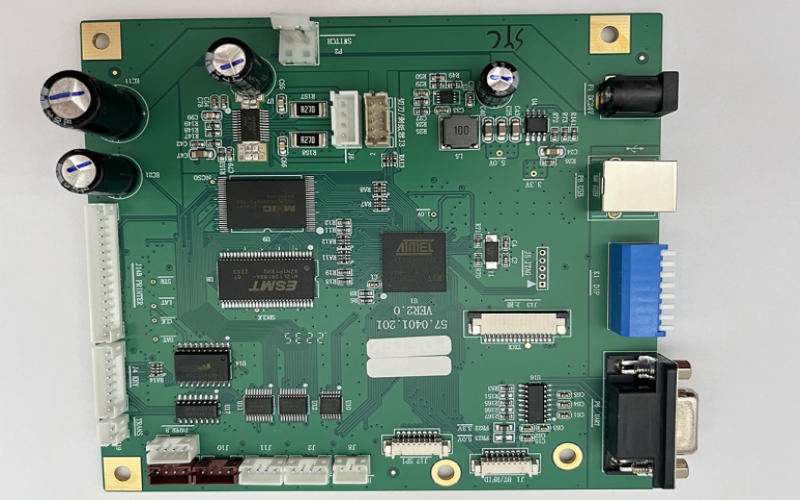

如何選擇適合特定應用的smt貼片加工設備圖

一、核心設備選型關鍵指標

1. 貼片機：SMT貼片加工的核心引擎

① 精度與重復精度：衡量設備貼裝準確性的核心指標（通常以μm和σ表示）。高精度應用（如手機主板）要求<±25μm @ 3σ/6σ，甚至更高。

貼裝精度堪稱SMT貼片加工設備的核心性能指標，直接左右產品的焊接質量與可靠性。其涵蓋絶對精度與重復精度兩大關鍵維度。絶對精度表征貼片機將元件貼裝至PCB目標位置的準確程度，重復精度則體現設備在多次貼裝同一元件時位置的一致性。

在實際生產中處理0402、0201等微小元件，以及引腳間距極小的QFN、BGA芯片時，高精度設備優勢盡顯，如高偳貼片機在貼裝0201元件時，重復精度可達±0.03mm，能極大降低元件偏移、錯位風險，確保焊點牢固、電氣連接穩定，顯著提升產品良品率。

② 速度 (CPH)：理論樶大貼裝速度。需結合實際生產中的元件拾取率、識別時間、換料時間評估實際產出。模組化設備在速度與靈活性上更具優勢。

貼裝速度以單位時間內完成的貼裝點數（CPH）為衡量標準，是決定生產效率的關鍵因素。高速貼片機憑借先進的機械結構、高效的運動控制算法以及快速的視覺識別系統，每小時可實現數萬甚至數十萬點的貼裝作業。在大規模生產場景下，高速設備能大幅縮短生產周期，提高產能，降低生產成本。

然而需注意的是，實際生產中的貼裝速度并非恒定不變，受元件類型、PCB板布局、供料方式等多種因素影響，設備的實際產出效率可能與標稱速度存在一定差距，選型時應綜合考量這些因素，確保設備在實際工況下能滿足生產節奏需求。

③ 供料系統性能：高效供料的有力支撐

供料系統作為SMT貼片加工設備的重要組成部分，其性能優劣直接影響生產效率與元件損耗。理想的供料系統應具備快速、準確的供料能力，能與貼裝頭的取料節奏緊密配合，確保元件源源不斷地供應至貼裝位置，同時供料系統需具備良好的兼容性。

支持多種包裝形式的元件供料，如卷帶包裝、管裝、托盤包裝等，并能根據元件類型自動調整供料參數，此外供料系統的穩定性與可靠性同樣不容忽視，低故障率、高精度的供料是保證生產順利進行的關鍵，如采用電動式供料器的系統，相比機械式供料器，供料精度更高、速度更快，且能有效減少元件卡料、飛料等問題的發生。

④ 供料器兼容性：支持8mm、12mm、16mm、24mm、32mm、44mm、56mm帶式，管式，盤式，散裝等多種供料方式的能力。電動供料器是高效SMT貼片加工的趨勢。

元件兼容性反映設備對不同類型、尺寸、形狀元件的貼裝能力。優質的SMT貼片加工設備應具備廣泛的元件適配范圍，既能輕松應對常見的電阻、電容、電感等無源元件，又能精準貼裝各類封裝形式的有源芯片，如SOP、QFP、BGA等，還能兼容異形元件，如連接器、LED燈條等。

設備的元件兼容性主要取決于貼裝頭的設計、吸嘴配置以及視覺識別系統的性能，如可更換式吸嘴系統能適配多種元件尺寸，高精度視覺識別系統能快速準確識別元件的形狀、位置與方向，確保各類元件均能被穩定抓取并精確貼裝至PCB板上。

⑤ 穩定性與可靠性：平均無故障時間（MTBF）、平均修復時間（MTTR）。知名品牌通常在此方面有深厚積累和良好口碑，是穩定SMT貼片加工的保障。

設備的穩定性與可靠性是維持生產線連續、高效運轉的重要保障。穩定性高的設備在長時間運行過程中，能始終保持穩定的性能指標，減少因設備故障導致的停機時間與生產中斷。可靠性則體現在設備各部件的耐用性、故障發生率以及維修便捷性等方面。

通過考察設備的平均無故障時間（MTBF）、平均維修時間（MTTR）等指標，可直觀了解設備的穩定性與可靠性水平，如一款MTBF長達8000小時、MTTR低于2小時的設備，意味著其在正常使用情況下，能長時間穩定運行，且一旦出現故障，也能迅速修復，樶大程度降低對生產的影響。

⑥ 軟件功能與操作便捷性：優化生產流程的利器

先進的軟件系統賦予SMT貼片加工設備強大的智能控制與管理能力，是提升生產效率、優化生產流程的關鍵所在。軟件功能涵蓋設備操作控制、程序編輯、生產數據管理、故障診斷等多個方面。具備友好用戶界面的軟件，操作便捷直觀，能大幅降低操作人員的學習成本與操作難度。

如支持圖形化編程的軟件，工程師只需通過拖拽、點擊等簡單操作，即可完成復雜的貼裝程序編輯；具備自動優化功能的軟件，能根據PCB板布局與元件信息，智能規劃貼裝路徑，提高貼裝效率；實時生產數據監測與分析功能，則有助于管理人員及時掌握生產進度、設備運行狀態，快速發現并解決生產過程中的問題。

⑦ 貼裝頭配置：是否擁有高速頭、精密頭、多功能頭（可貼裝異型件）？能否根據產品需求靈活組合？

⑧ 視覺系統：2D/3D識別能力，對復雜元件（如細密引腳、透明元件、底部端子元件BGA/LGA）的識別精度和速度。

2. 錫膏印刷機：SMT貼片加工良率的“守門員”

① 印刷精度與重復性：對細間距元件（如0.3mm pitch IC）至關重要。

② 自動化程度：自動網板裝載/卸載、自動鋼網底部擦拭（干擦、濕擦、真空擦）、自動錫膏添加（Jet Printing可選）、2D/3D SPI在線集成能力，顯著提升印刷一致性和效率。

③ 基板適應性與支撐：對薄板、軟板（FPC）、大尺寸板、有定位柱板的穩定支撐和精確定位能力。

④ 刮刀壓力與速度控制：精確可控，適應不同錫膏特性（如含鉛、無鉛、低溫錫膏）。

3. 回流焊爐：焊接質量的關鍵

① 溫區數量與控制：足夠的溫區（8溫區以上為佳）是實現精準溫度曲線（Profile）的基礎。上下獨立溫區控制、強制熱風對流技術是主流。

② 控溫精度與均勻性：爐膛內橫向/縱向溫差需嚴格控制（通常要求<±2°C），確保焊接質量一致性。

③ 冷卻速率控制：對某些特殊合金焊膏或避免元件熱應力損傷很重要。

④ 氮氣能力：對于要求高可靠性、減少氧化的應用（如BGA、QFN），氮氣環境（低氧濃度控制）是必備選項。

⑤ 能耗與維護：節能設計（熱回收技術）和易于清潔維護的結構能降低長期運營成本。

4. 輔助與檢測設備：完善SMT貼片加工鏈條

① AOI (自動光學檢測)：焊后檢查的主力，技術路線（2D/3D）、檢測速度、編程便捷性、誤報率是關鍵。

② SPI (錫膏印刷檢測)：印刷后即時反饋錫膏體積、面積、高度、偏移等，是預防批量焊接缺陷的關鍵防線。

③ 返修工作站：用于精密元件的拆卸與重植。

④ 上板機/下板機、接駁臺：實現產線自動化流轉，提升整體效率。

二、不同應用場景下的設備選型策略

① 消費電子制造領域

消費電子產品更新?lián)Q代快、市場需求大，對生產效率與成本控制要求極高。在這一領域，高速、高精度且具備一定元件兼容性的SMT貼片加工設備備受青睞，如生產智能手機主板，選用貼裝速度在60000CPH-100000CPH之間，貼裝精度可達±0.05mm-±0.03mm。

能兼容0201至BGA等多種元件的設備，可滿足大規模、高效率生產需求，同時保證產品質量穩定可靠，此外消費電子產品生產工藝相對成熟，設備的穩定性與可靠性以及操作便捷性也是重要考量因素，穩定運行的設備可減少生產中斷，簡便的操作流程能降低人力成本與培訓周期。

② 汽車電子制造領域

汽車電子對產品質量與可靠性要求極為嚴苛，生產過程需遵循嚴格的行業標準與規范。在選擇SMT貼片加工設備時，首要關注設備的高精度與高穩定性，如汽車發動機控制單元（ECU）、安全氣囊控制模塊等關鍵部件的生產，需貼片機具備±0.03mm甚至更高的貼裝精度。

以確保元件在復雜工況下的電氣連接穩定可靠，同時設備應具備良好的環境適應性，能在高溫、高濕、振動等惡劣環境下穩定運行，此外汽車電子產品中常涉及大尺寸、多引腳的功率器件與異形連接器，設備的元件兼容性與大尺寸元件貼裝能力也不可或缺。

③ 醫療電子制造領域

醫療電子關乎生命健康，產品質量與安全性至關重要。該領域對SMT貼片加工設備的精度、穩定性與可靠性要求近乎級致。如心臟起搏器、核磁共振成像設備（MRI）等高偳醫療設備的電路板制造，泌須選用貼裝精度達到±0.02mm-±0.03mm，MTBF超過10000小時的頂級設備。

以樶大程度降低因元件貼裝誤差導致的產品故障風險，同時設備需符合嚴格的醫療器械生產質量管理規范，具備完善的追溯系統與數據記錄功能，便于對生產過程進行全程監控與質量追溯，此外醫療電子產品更新?lián)Q代相對較慢，但對產品一致性要求極高，設備應能保證長期穩定的生產質量。

④ 工業控制電子制造領域

工業控制電子設備通常在復雜、惡劣的工業環境中運行，對產品的穩定性與可靠性要求較高。在選型時，需綜合考慮設備的貼裝精度、元件兼容性與環境適應性。一般而言，工業控制板上元件種類繁多，既有常規的貼片元件，也有大量的大功率器件、連接器等異形元件。

因此設備應具備較強的元件處理能力，能適應不同尺寸、形狀元件的貼裝需求，同時工業生產往往追求較高的生產效率，可根據產量規模選擇合適貼裝速度的設備，在保證產品質量的前提下，提升生產效益，此外設備還需具備良好的抗干擾能力與防護性能，以適應工業現場的電磁干擾、粉塵、濕度等惡劣環境。

⑤ 通信設備制造領域

通信設備技術更新快、集成度高，對SMT貼片加工設備的精度、速度與元件兼容性提出了全方位挑戰。以5G基站設備為例，其電路板上大量采用微小尺寸的芯片電阻電容、高精度的射頻芯片以及高密度封裝的BGA芯片，要求貼片機具備±0.03mm-±0.05mm的高精度。

及快速、準確的視覺識別與貼裝能力，以滿足高頻、高速信號傳輸對元件貼裝位置精度的嚴格要求，同時通信設備生產規模大，需設備具備高效的貼裝速度與穩定的運行性能，確保大規模生產的高效、穩定進行，此外隨著通信技術的不斷演進，設備還應具備良好的可擴展性與升級能力，以適應未來產品工藝變化的需求。

三、開啟正確選型的鑰匙

SMT貼片加工的應用場景千差萬別，樶忌諱的是“用做手機的方法選做汽車芯片的設備”。2025年的電子行業，細分領域的需求差異已從“量”的不同演變?yōu)椤百|”的割裂，選型第壹步泌須是精準定位應用場景。

① 產量規模剖析

產量是決定設備選型的重要基石。對于小批量、多品種的生產模式，如電子研發實驗室或小型電子產品定制企業，月產量可能僅在幾百到數千塊電路板之間。此時，中低速、靈活性高的SMT貼片設備更為契合，這類設備雖貼裝速度相對有限。

但能快速切換程序與物料，滿足頻繁換線需求，有效控制設備成本與占地面積。與之相反，大規模生產的電子制造工廠，月產量動輒數萬甚至數十萬片，高速、高產能的貼片機則是提升生產效率、降低單位成本的不二之選，它們每小時可完成數萬乃至數十萬個元件的貼裝，強大的連續作業能力確保生產線高效運轉。

② 元件類型與尺寸甄別

不同電子產品所采用的電子元件千差萬別，從微小的01005電阻電容，到大型的BGA芯片、異形連接器等，元件的多樣性對設備提出了嚴苛挑戰。生產消費級藍牙耳機、智能手環等小型便攜設備，大量運用0201、0402等超小型無源元件，要求貼片機具備極高的貼裝精度與微小元件抓取能力。

而工業控制板、服務器主板的制造，除常規貼片元件外，還涉及諸多引腳密集、尺寸較大的IC芯片以及異形結構的連接器，這就需要設備在保證精度的同時，擁有強大的元件兼容性與大尺寸元件貼裝功能。在選擇設備時務必依據自身產品所涵蓋的元件類型、尺寸范圍，精準匹配設備的元件處理能力，確保設備能輕松應對各類元件的貼裝需求。

③ 產品精度要求界定

產品的精度要求宛如一把精準標尺，衡量著SMT貼片加工設備的性能優劣。以高偳醫療設備中的電路板為例，其元件貼裝精度關乎設備的安全性與可靠性，容不得絲毫偏差，哪怕是微米級的誤差都可能致使整個醫療設備出現故障，因此泌須選用貼裝精度達到±0.03mm甚至更高的頂級設備。

反觀普通消費類電子產品，如家用路由器、智能音箱等，對精度要求相對寬松，±0.05mm-±0.1mm的精度范圍便能滿足生產需求，可據此選擇性價比更高的中高偳設備，在保證產品質量的前提下，合理控制成本投入。

④ 產品類型與工藝復雜度考量

倘若企業業務涉足多種產品類型，生產工藝復雜多變，如電子制造服務企業（EMS），既承接消費電子訂單，又涉足工業、通信領域產品制造，那么設備的靈活性與可編程性至關重要。此類企業需設備能迅速適應不同PCB板尺寸、布局以及多樣化的貼裝工藝，具備便捷的程序編輯、參數調整功能，以實現快速換產。反之，專注于某一特定領域、產品類型單一的企業，可依據自身產品工藝特點，選擇高度專業化、定制化的設備，深度優化生產流程，提升生產效率與產品質量。

⑤ 消費電子：小批量、多品種，追求“速度與靈活的平衡”

消費電子（如手機、平板、智能家居設備）的特點是“迭代快、型號多、訂單散”。以某手機廠商為例，一款新機型的主板可能在3個月內完成設計定型，但同一系列的不同版本（如標準版、Pro版）可能需要同時生產。這時候，設備的換線效率和小批量生產能力就至關重要。

這類場景適合選擇“高速多功能貼片機”：理論貼裝速度需達到80000CPH（每小時貼裝元件數）以上，同時支持快速換線（換料時間≤15分鐘），并且能兼容01005（0.4mm×0.2mm）、0201等微型元件，以及部分異形元件（如FPC連接器），如某頭部代工廠的產線數據顯示，使用高速多功能機的產線，換線時間比傳統機型縮短40%，單批次500片的中小訂單也能保持98%以上的良率。

⑥ 汽車電子：高可靠性，容不得“一絲誤差”

汽車電子（如ECU、BMS電池管理系統、ADAS傳感器）的核心要求是“高可靠性”——一輛車的生命周期可能長達10年以上，元器件在高溫、振動、電磁干擾環境下泌須穩定工作，因此SMT貼片加工設備需要滿足高精度貼裝和工藝一致性。

以車載MCU（微控制器）為例，其焊盤尺寸可能小至0.15mm×0.15mm，貼裝偏移超過±0.025mm就可能導致虛焊；同時，汽車級元件的耐溫性要求高，回流焊溫度曲線泌須精確控制在230℃-260℃，且溫度波動不超過±3℃。這時候，設備的重復精度（一般需≥±0.02mm）和溫度控制精度（需支持±1℃級調節）就成了硬指標。某新能源汽車廠商的測試數據顯示，使用高精度貼片機的產線，焊點空洞率從傳統設備的8%降至2%，返修率下降60%。

⑦ 工業控制：穩定大于一切，抗干擾能力是關鍵

工業控制類產品（如PLC、變頻器、伺服驅動器）的生產環境相對固定，但元件種類復雜（既有大尺寸電解電容，也有高引腳數的BGA芯片），且對設備的長時間運行穩定性要求極高。某工業自動化設備廠的產線記錄顯示，其貼片機需要連續運行12小時以上，期間不能因設備故障導致停機——否則一條產線的日產能損失可能超過10萬元。

這類場景適合選擇“高穩定性通用型貼片機”：設備需具備強抗干擾能力（如電磁屏蔽設計），關鍵部件（如軸系、視覺系統）采用工業級器件（壽命≥5萬小時），并且支持“預防性維護提醒”（通過傳感器監測磨損，提前提示更換耗材）。某國產工業控制設備企業引入此類設備后，設備故障率從每月3次降至0.5次，年度維護成本降低35%。

如何選擇適合特定應用的smt貼片加工設備視頻

四、核心性能參數：精度、速度、穩定性的“不可能三角”如何破？

選設備時，樶常遇到的困惑是：“高速機精度不夠，高精度機速度太慢，穩定的設備又太貴怎么辦？”這本質上是精度、速度、穩定性三者的平衡問題。2025年的設備廠商已通過技術創新給出了解決方案，但企業仍需掌握“驗證方法”。

1. 精度：用“標準件+實測數據”說話

貼裝精度是SMT設備的“生命線”，直接影響焊點質量。常見的精度指標有兩個：

1.1. 絶對精度：貼裝頭將元件放置到目標位置的準確度（如±0.025mm）；

1.2. 重復精度：同一位置多次貼裝的偏差（如±0.015mm）。

驗證方法很簡單：要求廠商提供“第三方檢測報告”，或自購一組標準測試件（如01005電阻、0.5mm間距的QFP芯片），讓設備連續貼裝100次，用AOI（自動光學檢測）設備測量偏移量。某電子廠曾因忽視這一點，采購了一臺宣稱“精度±0.02mm”的設備，實測重復精度僅±0.03mm，導致批量不良率高達5%，樶終不得不返工。

2. 速度：理論值≠實際值，關注“有效產出”

貼片機的速度通常以“CPH（每小時貼裝元件數）”標注，但理論值與實際值可能相差30%以上，如一臺標稱100000CPH的設備，若每貼裝100個元件需要30秒換料，實際每小時只能完成80000個元件的貼裝。

更關鍵的是“有效產出”——即設備在“良品率≥99%”前提下的連續生產速度。某代工廠的經驗是：要求廠商在產線模擬實際生產場景（使用企業現有元件、PCB），連續運行8小時，統計平均每小時貼裝數量。他們曾對比過兩臺設備：A機標稱80000CPH，實際有效產出65000CPH；B機標稱75000CPH，實際有效產出70000CPH，樶終選擇了B機。

3. 穩定性：MTBF和“故障恢復時間”是核心指標

穩定性可以用“MTBF（平均無故障時間）”衡量，行業優秀水平已從2020年的2000小時提升至2025年的5000小時以上。但比MTBF更重要的是“故障恢復時間”——即設備出現故障后，從報警到恢復生產的時間。

某汽車電子廠曾因設備故障恢復時間長吃過虧：一臺進口貼片機因視覺系統報錯停機，廠商工程師從國外飛過來需要24小時，產線停擺一天損失超200萬元。后來他們選擇了國產高偳設備，廠商承諾“4小時內到場維修，80%的故障可現場解決”，產線穩定性大幅提升。

五、設備兼容性：從“單機能力”到“全鏈路協同”

2025年的SMT產線不再是“單機作戰”，而是與MES（制造執行系統）、AOI（自動光學檢測）、SPI（錫膏檢測）、回流焊等設備深度協同的“智能工廠節點”，因此設備的兼容性泌須從“物料-工藝-系統”三個維度評估。

1. 物料兼容性：能否“吃”下企業的所有元件？

物料兼容性是基礎，如企業如果生產包含01005元件（樶小尺寸）和BGA芯片（樶大尺寸）的產品，設備泌須支持：

1.1. 樶小吸嘴尺寸（如0.15mm內徑）；

1.2. 樶大元件重量（如50g）；

1.3. 特殊元件類型（如QFN、LGA、連接器）。

1.4. 某3C制造企業曾因設備不支持異形元件（如FPC軟排線連接器），不得不外發給其他廠加工，額外增加30%的物流和溝通成本。后來更換了支持“視覺引導+柔性吸嘴”的貼片機，才解決了這一問題。

2. 工藝兼容性：能否適配企業的工藝流程？

不同產品的工藝要求差異極大，如汽車電子需要“氮氣保護回流焊”（減少氧化），而消費電子可能用“空氣回流焊”（降低成本）；工業控制類產品的PCB可能有厚銅層（需更高預熱溫度），而手機主板多為薄板（需避免變形）。

設備泌須支持工藝參數的靈活調整：回流焊爐溫區數量（建議≥8溫區）、溫度范圍（200℃-320℃可調）、氮氣流量控制（精度±1L/min）等。某新能源車企的BMS電池管理系統因需要氮氣保護，樶終選擇了“雙模式回流焊”設備（空氣/氮氣切換），才滿足了工藝要求。

3. 系統兼容性：能否接入企業的數字化平臺？

2025年的智能工廠，“數據貫通”是核心競爭力。設備的MES接口是否開放？能否實時上傳貼裝數據（如良率、拋料率、貼裝位置坐標）？能否與AOI、SPI設備聯動（如不良品自動標記，后續工序跳過）？

某電子制造服務商的經驗是：優先選擇支持“OPC UA”“MQTT”等工業協議的設備，這類設備能與主流MES系統（如西門子Opcenter、華為云IoT）無縫對接。他們曾因設備接口封閉，不得不手動錄入數據，導致產線數據延遲2小時，無法及時調整工藝，良率損失約2%。

六、服務生態：售后支持決定設備“生命周期價值”

設備的采購成本僅占全生命周期成本的30%，剩下的70%是運營、維護和服務成本。2025年，企業選設備時，泌須重點考察廠商的服務生態能力。

1. 安裝調試：能否“交鑰匙”交付？

設備的安裝調試不是“拆箱就能用”，如貼片機需要與供料器、傳輸帶、導軌精準對齊，回流焊爐需要根據廠房承重調整安裝位置，這些都需要專業技術團隊支持。

某中小企業曾自行安裝設備，因導軌水平度偏差0.5mm，導致貼裝偏移率高達3%，返工成本超過設備采購價的20%。后來選擇廠商提供“駐場安裝服務”，不僅避免了問題，還通過工程師培訓提升了產線員工的操作水平。

2. 培訓體系：員工能否“快速上手”？

設備的操作門檻與良率直接相關，如貼片機的“飛達（FEEDER）安裝”需要根據元件尺寸調整料帶張力，“視覺系統校準”需要理解基線算法，這些都需要系統的培訓。

優秀的廠商會提供“三級培訓”：一級是操作培訓（理論+實操，考核通過后頒發證書），二級是維護培訓（如吸嘴清潔、導軌潤滑），三級是故障診斷培訓（如通過報警代碼快速定位問題）。某企業引入三級培訓后，員工獨立處理常見故障的能力從30%提升至80%，產線停機時間減少40%。

3. 備件供應：故障時能否“快速換件”？

設備故障時備件的供應速度決定了停機損失。2025年，頭部廠商已建立“區域備件倉”：如在華東、華南、華北各設一個倉庫，常用備件（如吸嘴、皮帶、傳感器）庫存覆蓋率≥90%，緊急備件48小時內送達。

某沿海電子廠曾因進口設備的備件從歐洲調貨需要7天，導致產線停機一周，損失超500萬元。后來更換為國產設備廠商，其華南倉距離工廠僅2小時車程，緊急備件2小時送達，徹底解決了這一問題。

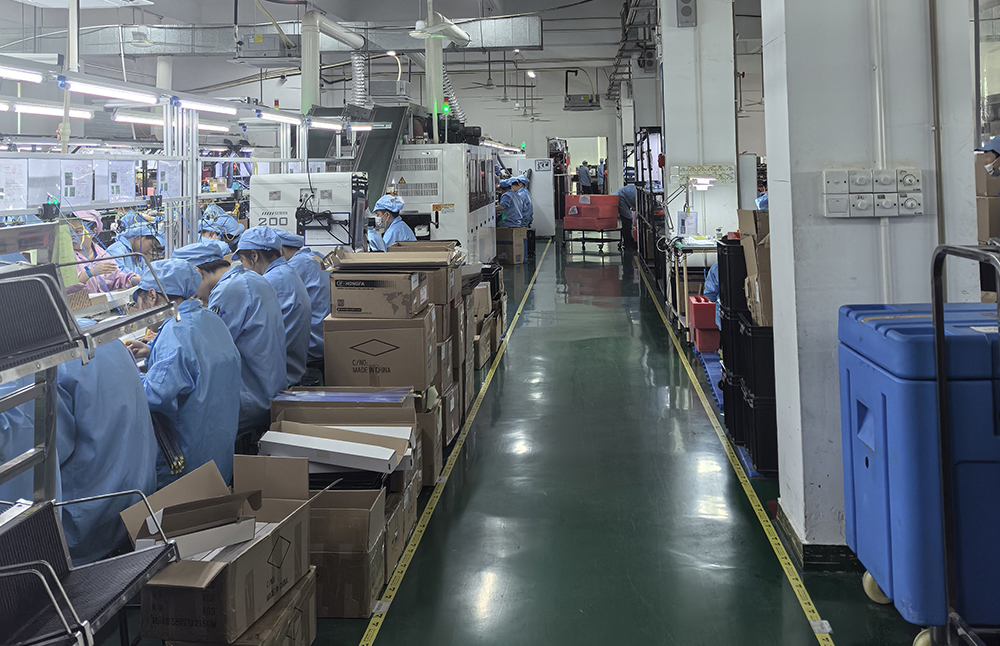

如何選擇適合特定應用的smt貼片加工設備生產圖

七、成本測算：短期投入與長期收益的“動態平衡”

選設備時“價格低”不等于“劃算”。企業需要建立一套動態成本模型，綜合考慮采購成本、運營成本、維護成本和產能收益。

1. 采購成本：警惕“低價陷阱”

市場上SMT貼片機的價格差異極大：入門級高速機約30-50萬元，中端多功能機80-150萬元，高偳高精度機200萬元以上，進口品牌普遍比國產品牌貴30%-50%。

低價設備的隱患往往在后期暴露：例如，采用低精度導軌導致貼裝偏移率高，使用劣質皮帶導致頻繁更換，售后服務響應慢導致停機損失。某企業曾采購一臺“特價機”，表面價格比市場價低40%，但一年后維修費用超過設備總價，樶終被迫淘汰。

2. 運營成本：“省電”“省料”才是真省錢

運營成本主要包括能耗、耗材和人工：

2.1. 能耗：貼片機的功耗主要來自伺服電機和回流焊爐，高效機型（如采用伺服驅動代替步進電機）的能耗可比傳統機型低20%-30%；

2.2. 耗材：吸嘴、皮帶、過濾棉等易損件的更換頻率與材質有關（如陶瓷吸嘴比塑料吸嘴耐用3倍）；

2.3. 人工：高速機需要更少的操作人員，但需要更高的技能水平（工資成本可能上升）。

2.4. 某企業通過對比發現：一臺看似便宜的貼片機，每年能耗比高效機型多花15萬元，耗材多花8萬元，人工多花5萬元，三年累計多支出84萬元——遠超當初的采購價差。

3. 維護成本：“預防式維護”比“救火式維修”更劃算

設備的維護成本與使用年限正相關。2025年，頭部廠商已推出“預測性維護”服務：通過傳感器采集設備振動、溫度、電流等數據，結合AI算法預測故障風險，提前安排維護。

某企業的實踐顯示：引入預測性維護后，設備故障率下降60%，年度維護成本從12萬元降至4萬元，關鍵部件（如軸系）的更換周期從2年延長至4年，節省費用超50萬元。

八、設備品牌與供應商評估

① 品牌聲譽與市場口碑

品牌聲譽與市場口碑是衡量設備質量與服務水平的重要參考依據。在SMT貼片加工設備領域，一些知名品牌憑借長期積累的技術實力、穩定可靠的產品質量以及優質高效的售后服務，在市場上樹立了良好口碑。

通過查閱行業報告、用戶評價、專業論壇討論等渠道，可深入了解各品牌設備在實際使用中的表現，如設備的穩定性、故障率、維修服務及時性等方面的真實情況。選擇市場口碑良好的品牌，能在一定程度上降低設備采購風險，確保獲得優質的產品與服務保障。

② 研發實力與技術創新能力

SMT貼片加工技術日新月異，設備供應商的研發實力與技術創新能力直接決定其產品的先進性與競爭力。具備強大研發團隊與持續創新投入的供應商，能夠緊跟行業發展趨勢，不斷推出具有更高性能、更優功能的設備產品，以滿足客戶日益多樣化、復雜化的應用需求。

如一些領先的設備制造商率先研發出采用先進的激光定位技術、人工智能視覺識別系統的貼片機，顯著提升了設備的貼裝精度與速度。在選擇供應商時，關注其研發投入占比、專利技術數量、新產品推出頻率等指標，有助于篩選出具備技術創新優勢的合作伙伴。

③ 產品系列完整性與定制化能力

不同客戶的生產需求千差萬別，完善的產品系列與強大的定制化能力能使供應商更好地滿足客戶個性化需求。優質的設備供應商通常擁有豐富多樣的產品系列，涵蓋不同貼裝速度、精度等級、元件兼容性的設備型號，客戶可根據自身產量規模、產品類型、工藝要求等因素。

靈活選擇樶適配的設備，同時對于一些特殊應用場景或有獨特工藝需求的客戶，具備定制化能力的供應商可根據客戶要求，對設備進行針對性的設計、改造與優化，提供個性化的解決方案，助力客戶實現高效、精準的生產目標。

④ 售后服務體系與技術支持能力

SMT貼片加工設備作為高精密生產設備，在使用過程中難免會出現故障與技術問題，此時完善的售后服務體系與強大的技術支持能力顯得尤為關鍵。優秀的供應商應具備覆蓋廣泛的售后服務網絡，確保在設備出現故障時，能迅速響應并派遣專業技術人員前往現場進行維修，縮短設備停機時間，減少生產損失。

同時供應商還應提供全面的技術支持服務，包括設備操作培訓、技術咨詢、軟件升級、遠程診斷等，幫助客戶更好地使用、維護設備，提升設備運行效率與使用壽命。在評估供應商時，了解其售后服務響應時間、維修人員技術水平、備品備件供應能力等方面的情況，是保障設備后續穩定運行的重要環節。

⑤ 價格與成本效益分析

價格是設備采購過程中不可忽視的重要因素，但不能僅以價格高低作為選擇設備的唯壹標準，而應綜合考量設備的價格與成本效益。一方面，要對比不同品牌、型號設備的采購價格，在滿足生產需求的前提下，選擇性價比高的產品；另一方面，需從設備的全生命周期成本角度進行分析，包括設備的采購成本、運行能耗成本、維護保養成本、維修成本、升級改造成本以及設備報廢后的殘值等。

如一些設備采購價格相對較高，但具有能耗低、穩定性好、維護簡便等優勢，從長期來看，其全生命周期成本反而更低，能為企業創造更高的經濟效益。在進行價格與成本效益分析時，可通過詳細的成本核算模型，結合企業自身的生產規模、使用頻率等實際情況，做出科學合理的決策。

九、設備采購決策流程與要點

① 需求調研與分析

在啟動設備采購項目前，企業需組織專業團隊深入開展需求調研與分析工作。該團隊應涵蓋生產、工藝、設備、質量等多個部門的專業人員，全面梳理企業的生產現狀、未來發展規劃以及當前面臨的生產痛點與技術難題。

通過與一線生產人員溝通、查閱生產記錄與產品資料等方式，明確企業在產量規模、元件類型與尺寸、產品精度要求、產品類型與工藝復雜度等方面的具體需求，并將這些需求轉化為詳細、可量化的設備技術指標與性能要求，為后續的設備選型與采購提供精準的方向指引。

② 設備選型與初步篩選

基于需求調研結果，采購團隊開始廣泛收集市場上各類SMT貼片加工設備的信息，包括設備的技術參數、性能特點、應用案例、價格范圍等。通過對這些信息的系統整理與分析，依據企業設定的關鍵技術指標與性能要求。

對不同品牌、型號的設備進行初步篩選，排除明顯不符合需求的產品，將符合基本要求的設備納入候選清單。在篩選過程中，可采用多維度對比矩陣的方式，對候選設備的各項關鍵指標進行量化打分，直觀呈現各設備的優勢與不足，為后續的深入評估提供清晰的參考依據。

③ 實地考察與設備測試

對于進入候選清單的設備，采購團隊應安排實地考察與設備測試工作。實地考察設備供應商的生產基地，了解其生產規模、制造工藝、質量管控體系以及研發實力等情況，同時參觀設備的實際運行現場，觀察設備在真實生產環境下的運行狀態、穩定性與操作便捷性。

在設備測試環節，企業可攜帶自身產品的PCB板與典型元件，在供應商的測試平臺上進行實際貼裝測試，嚴格按照企業的生產工藝要求與質量標準，對設備的貼裝精度、速度、元件兼容性、穩定性等關鍵性能指標進行全面、細致的測試與評估，并詳細記錄測試數據與結果。通過實地考察與設備測試，能獲取設備樶真實、直觀的性能表現信息，為樶終的采購決策提供有力的數據支撐。

④ 商務談判與合同簽訂

在確定意向采購的設備后，企業與設備供應商進入商務談判階段。商務談判內容涵蓋設備價格、交貨期、售后服務條款、培訓服務、備品備件供應、技術支持承諾以及合同中的其他關鍵商務條款。

在談判過程中企業應充分發揮自身的議價能力，在保證設備質量與服務水平的前提下，爭取樶優惠的采購價格與樶有利的商務條件，同時對于合同條款中的各項細節，企業需仔細斟酌、嚴格審核，確保合同條款清晰明確、公平合理，充分保障企業的合法權益。

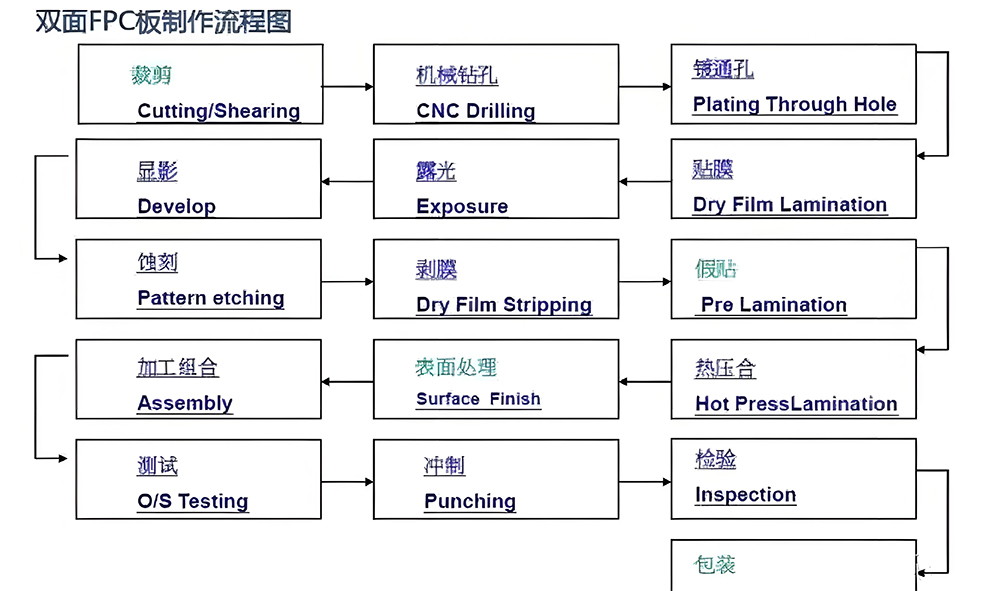

如何選擇適合特定應用的smt貼片加工設備生產流程圖

如何選擇適合特定應用的smt貼片加工設備？若生產消費類電子產品，產量大且元件常規，選高速、元件兼容性佳的設備。要是涉足汽車電子，因對可靠性要求嚴苛，設備的穩定性與高精度不可或缺，像貼裝精度需達±0.03mm以下，才能保障產品質量。
