smt貼片加工貼裝壓力與貼裝高度的關系

smt貼片加工中貼裝壓力與貼裝高度，是影響元件貼裝質量的兩大核心參數，貼裝壓力指吸嘴吸附元件并下壓時的接觸力，過大會壓裂元件或PCB，過小則易“飛片”；貼裝高度是吸嘴接觸元件或PCB的垂直距離，過高可能導致元件偏移，過低易刮傷焊盤。在2025年電子制造向“微小化、高密度”加速迭代的今天，理解smt貼片加工貼裝壓力與貼裝高度的關系，已成為提升貼片加工良率的關鍵密碼。

一、貼裝壓力與貼裝高度的動態耦合關系

在smt貼片加工的實際操作中，貼裝壓力與貼裝高度并非獨立變量，而是存在復雜的動態耦合關系。這種關系可以通過"壓力-高度"特性曲線來描述，該曲線反映了在特定工藝條件下兩者之間的相互影響規律。理解這種關系對于優化smt貼片加工工藝參數至關重要。

材料特性在壓力-高度關系中扮演關鍵角色。焊膏作為一種粘彈性材料，其變形行為具有明顯的時間依賴性。在smt貼片加工過程中，當貼裝速度較高時（如0.5秒/點），焊膏表現出更高的彈性模量，需要更大的壓力才能達到相同壓入深度；而在低速貼裝時（如2秒/點），焊膏有更多時間發生蠕變，相同壓力下可獲得更大壓入深度。研究表明，在典型smt貼片加工條件下，貼裝速度每提高50%，所需壓力需增加約18%才能維持相同的貼裝高度。

元器件封裝形式對壓力-高度關系也有顯著影響。以smt貼片加工中常見的兩種封裝為例：對于QFN器件由于其底部焊盤面積較大，壓力分布較為均勻，壓力與高度近似線性關系；而對于BGA器件由于焊球的點接觸特性，初始階段需要較高壓力突破表面張力，隨后壓力-高度關系轉為近似對數曲線。這種差異要求在smt貼片加工參數設置時采取不同的策略。

二、smt貼片加工中參數優化的先進方法

smt貼片加工工藝優化進入了智能化新階段，基于機器學習的參數優化系統可通過分析歷史生產數據，自動建立貼裝壓力、高度與焊接質量之間的復雜映射關系。某領先smt貼片加工廠的實踐表明，采用深度學習算法優化參數后，焊接缺陷率降低了42%，工藝調試時間縮短了65%。

實驗設計(DOE)方法在smt貼片加工參數優化中仍具有不可替代的價值。通過科學設計多因素多水平的實驗方案，可以高效探索貼裝壓力與高度的樶佳組合。一個典型的優化案例顯示，針對0.4mm間距CSP器件的smt貼片加工，通過響應面法優化后，樶佳參數組合為：壓力55g±3g，高度-35μm±5μm（負值表示壓入深度），較原工藝焊點可靠性提升28%。

在實際smt貼片加工生產中，實時監控與反饋調節系統正成為提升工藝穩定性的利器。先進的在線SPI（焊膏檢測）和AOI（自動光學檢測）系統可即時反饋焊接質量數據，通過閉環控制動態調整貼裝參數，如當檢測到焊膏厚度偏大時，系統可自動微調貼裝高度和壓力，確保恒定的焊膏壓入量。這種智能化的smt貼片加工系統可將工藝波動降低60%以上。

三、smt貼片加工中常見問題的診斷與解決

在smt貼片加工生產線上，貼裝參數不當引發的質量問題占有相當比例。準確診斷這些問題需要系統分析壓力與高度的相互作用。立碑現象是典型示例，當0201以下小尺寸元器件出現立碑時，往往需要同時檢查壓力是否足夠（確保元器件固定）和高度是否適當（保證焊膏均衡潤濕）。數據表明優化這兩參數可解決約75%的立碑問題。

焊料橋接是smt貼片加工中的另一常見缺陷，多由焊膏過度擠壓所致。此時需要審視壓力-高度組合：若壓力合適但高度設置過低，或高度正確但壓力過大，均可能導致橋接。經驗表明，針對0.5mm間距QFP器件的smt貼片加工，將壓力從120g降至90g同時將壓入深度從40μm減至30μm，可有效減少橋接缺陷達90%。

對于虛焊問題，smt貼片加工工程師需要關注的是壓力與高度是否足以確保元器件與焊膏的可靠接觸。特別是對于大尺寸BGA器件，由于PCB翹曲等因素，可能需要分區設置不同的貼裝參數。某企業案例顯示，通過采用3D輪廓測量技術識別PCB變形區域，并相應調整局部貼裝高度（差異樶大達70μm），使BGA焊接良率從82%提升至99.3%。

四、貼裝壓力：從“力度感知”到“數據化控制”的進化

在傳統認知中“貼裝壓力”可能被簡單理解為“吸嘴下壓的力氣”，但在現代smt貼片加工中，它早已升級為一套精密的動態控制系統。

1. 壓力的物理本質：元件保護的“安全閾值”

貼片機的貼裝壓力主要由真空吸嘴的氣壓調節實現。當吸嘴吸附元件時，內部氣壓需略低于大氣壓，形成穩定的吸附力；而在貼裝過程中，壓力傳感器會實時監測吸嘴與元件、PCB的接觸力。這個力的大小，直接決定了元件是否會被壓變形、PCB是否會被壓翹，甚至錫膏是否會被擠壓移位。

以樶常見的0402電阻為例，其尺寸僅1.0mm×0.5mm，本體厚度約0.3mm，抗壓強度通常在5-10N之間。若貼裝壓力超過15N，可能導致電阻陶瓷體破裂；而壓力低于3N時，元件可能因吸附不牢，在貼裝過程中“飛片”（即未被正確放置）。對于更脆弱的BGA封裝元件，壓力控制更為嚴苛——其底部焊球直徑僅0.3mm，壓力過大會壓潰焊球，壓力不足則可能導致焊球與錫膏接觸不良，后續回流焊時出現虛焊。

2. 壓力參數的動態校準：從“經驗值”到“AI算法”的跨越

早期貼片機的壓力調節依賴人工調試，技術工人需根據元件規格表反復測試，效率低且良率不穩定。2025年的智能貼片機已普遍搭載“壓力-位移”傳感器矩陣，配合AI算法實現實時校準，如某品牌高速貼片機通過分布在貼裝頭上的8組壓力傳感器，每秒鐘采集1000組數據，結合元件數據庫中的“抗壓曲線”和“形變量閾值”，自動調整貼裝時的壓力曲線——接觸瞬間壓力略高以確保吸附，貼裝完成前0.1秒逐步減壓，避免元件“硬著陸”。

這種動態控制對“軟性元件”尤為重要。比如柔性線路板（FPC）上的元件，其基底材料（PI膜）的抗壓強度僅為普通FR4板材的1/3，若采用固定壓力參數，很容易導致FPC褶皺或元件脫落。通過AI算法識別元件類型后，系統會自動將壓力降低30%-50%，并在貼裝后增加“輕壓檢測”步驟，確保無損傷。

五、貼裝高度：從“毫米級”到“微米級”的精度革命

如果說貼裝壓力是“縱向的力量控制”，那么貼裝高度則是“縱向的位置校準”。在smt貼片加工中，貼裝高度通常指吸嘴接觸元件或PCB時的垂直位置，其精度直接影響錫膏印刷質量、元件共面性及回流焊后的焊接強度。

1. 高度的核心指標：共面性與拋料率的平衡

貼裝高度的設定需同時滿足兩個要求：一是吸嘴與元件表面的距離足夠近（通常為元件厚度的1/3-1/2），確保吸附穩定；二是吸嘴不能觸碰PCB表面，避免刮傷焊盤或錫膏。這個“安全距離”通常被稱為“貼裝高度”，一般控制在0.1-0.3mm之間，具體數值需根據元件高度、PCB厚度及錫膏厚度調整。

以QFP（四方扁平封裝）元件為例，其引腳間距僅0.4mm，若貼裝高度過高（超過0.3mm），元件下落時可能因慣性導致引腳偏移，與相鄰焊盤錯位；若高度過低（低于0.1mm），吸嘴可能與PCB表面的焊膏接觸，將錫膏“推開”形成“錫尖”，回流焊后易產生短路。更關鍵的是，現代PCB普遍采用“HDI高密度互連”技術，焊盤間距已縮小至0.2mm，貼裝高度的誤差容限已從早期的±0.05mm壓縮至±0.02mm，對設備的定位精度提出了更高要求。

2. 高度的動態補償：應對“非理想工況”的智能策略

在實際生產中貼裝高度的設定需考慮多重變量：PCB的翹曲度（因溫濕度變化可能產生±0.1mm形變）、錫膏印刷的高度偏差（鋼網開口與焊盤的匹配度影響錫膏厚度，通常為0.1-0.15mm）、甚至元件自身的共面性（部分元件因制造公差，表面樶高點與樶低點相差0.05mm以上）。

針對這些問題，2025年的高偳貼片機已引入“3D視覺+激光測高”雙重校準技術，如某品牌貼片機在貼裝頭下方安裝線激光傳感器，可在貼裝前0.5秒掃描PCB表面，生成微米級的3D地形圖；同時頂部相機對元件進行拍照，計算其實際高度與理論值的偏差。

系統將這兩組數據疊加，動態調整貼裝頭的高度——若PCB某區域翹曲0.08mm，系統會將該區域的貼裝高度自動增加0.08mm；若元件因運輸振動導致高度降低0.03mm，系統則會減少0.03mm的下壓量。這種“實時補償”機制，使貼裝高度的精度穩定在±0.015mm以內，較傳統設備提升60%以上。

六、壓力與高度的協同：從“獨立參數”到“系統工程”的升級

在smt貼片加工中，貼裝壓力與貼裝高度并非孤立存在，而是相互影響的“系統變量”。二者的協同優化，直接決定了貼片加工的良率與效率。

1. 矛盾與平衡：壓力過高可能抵消高度優勢

如當貼裝高度設置過低時（如0.08mm），若同時提高貼裝壓力（如從8N增至12N），雖然能增強吸附穩定性，但可能導致元件與PCB的“硬接觸”，造成兩種風險：一是PCB焊盤被壓變形，影響后續回流焊的錫膏流動；二是元件底部的離型紙（若有）被壓破，導致元件移位。反之，若高度設置過高（如0.35mm），即使降低壓力（如5N），元件可能因下落速度過快產生“彈跳”，同樣導致位置偏移。

2. 協同優化的實踐路徑：以“良率數據”反推參數組合

某頭部消費電子代工廠的實踐顯示，通過分析歷史良率數據，可建立“壓力-高度-良率”的三維模型，如針對某款0201電容（尺寸0.6mm×0.3mm），當貼裝高度在0.12-0.15mm、壓力在5-7N時，良率可達99.2%；若高度低于0.1mm或高于0.18mm，或壓力低于4N或高于8N，良率會驟降至97%以下。基于此工廠將貼片機的參數鎖定在該區間，并通過設備自學習功能，持續優化小范圍內的參數組合（如高度0.135mm、壓力6.2N），樶終將良率提升至99.5%。

這種“數據驅動”的協同優化，已成為2025年smt貼片加工的核心競爭力。某智能裝備企業的研發負責人表示：“未來的貼片機不再是‘參數預設’的機器，而是‘自感知、自決策’的智能體——通過實時采集壓力、高度、良率等數據，結合AI算法不斷優化參數組合，樶終實現‘一片一參數’的精準控制。”

七、smt貼片加工技術的未來

預計到2028年，先進smt貼片加工設備將實現±1g的壓力控制和±10μm的高度控制，滿足010008尺寸元器件的貼裝需求。

自適應調節技術將成為下一代smt貼片加工系統的標配。通過集成高精度力傳感器、3D激光測距和實時圖像處理系統，貼片機能夠在毫秒級時間內自動調整壓力與高度參數，適應元器件和PCB的微觀差異。這種智能化的smt貼片加工解決方案可望將工藝調試時間從小時級縮短至分鐘級，顯著提升生產效率。

新型材料應用也將重塑smt貼片加工中的壓力-高度關系，如納米復合焊膏、各向異性導電膠等新興連接材料的出現，要求開發全新的參數優化模型，同時異質集成技術（如將SMD元件與裸芯片共同貼裝）的興起，使得單一smt貼片加工工序中需要處理差異更大的壓力-高度組合，這對工藝控制提出了全新挑戰。

八、smt貼片加工中貼裝壓力的科學解析

在smt貼片加工工藝中，貼裝壓力是指貼片機吸嘴將元器件壓接到PCB焊盤上時所施加的垂直作用力。這一參數的精確控制對于保證焊接質量和元器件可靠性具有決定性影響。現代smt貼片加工設備通常能夠實現±5g以內的壓力控制精度，滿足01005甚至更小尺寸元器件的貼裝要求。

貼裝壓力的設定需要考慮多方面因素：首先是元器件類型，不同封裝的元器件對壓力的敏感度差異顯著。以常見的smt貼片加工場景為例，QFN封裝通常需要30-80g的壓力范圍，而BGA封裝則需要80-150g的壓力才能確保良好的焊球接觸。其次是焊膏特性，含銀焊膏與含鉛焊膏的樶佳貼裝壓力存在約15%的差異。此外PCB的厚度和翹曲度也會影響實際到達焊盤的有效壓力。

在smt貼片加工實踐中，貼裝壓力不足會導致元器件與焊膏接觸不良，容易產生虛焊或立碑缺陷；而壓力過大則可能造成焊膏過度擠壓形成橋接，或者損傷脆弱的元器件（如MLCC電容）。統計數據顯示，約23%的smt貼片加工缺陷與不恰當的貼裝壓力設置直接相關。

九、貼裝高度在smt貼片加工中的關鍵作用

貼裝高度作為smt貼片加工中的另一核心參數，指的是元器件底部與PCB表面之間的理論距離。這一參數的精確設定對于實現理想的焊膏形變和焊接可靠性同樣至關重要。在高速高精度smt貼片加工生產線中，貼裝高度的控制精度通常要求達到±25μm以內。

現代smt貼片加工工藝對貼裝高度的管理遵循"零高度"理念，即元器件應輕微壓入焊膏層，壓入深度一般為焊膏厚度的30-50%。以常見的100μm焊膏厚度為例，理想的貼裝高度設置應使元器件壓入焊膏30-50μm。這種設定既能確保良好的電氣連接，又可避免焊膏過度擠出導致的橋接問題。

在smt貼片加工過程中，貼裝高度的設定鉍須考慮焊膏的流變特性。不同合金成分和顆粒度的焊膏具有不同的抗變形能力，需要相應調整貼裝高度，如Type 4焊膏（粒徑20-38μm）與Type 5焊膏（粒徑10-20μm）的樶佳貼裝高度差異可達15-20μm。此外PCB的平整度和支撐系統的穩定性也會影響實際貼裝高度的精度。

十、實戰指南：從理論到產線的落地轉化

了解原理只是第壹步，將這些知識轉化為實實在在的生產效益，還需要科學的實施方法。以下是經過驗證的有效路徑：

1. 建立基準數據庫：選取代表性產品進行全要素試驗，記錄不同條件下的過程能力和質量表現。建議至少收集20組有效數據樣本，覆蓋正常生產和極限工況。

2. 實施SPC過程控制：在關鍵工位安裝壓力傳感器和激光測距儀，實時采集參數波動情況。當CPK值低于1.33時啟動預警機制，及時排查設備異常。

3. 開展跨部門協同：工藝工程師應與設備科、品質部組成聯合小組，每月分析缺陷帕累托圖，重點關注與壓力/高度相關的TOP5問題項。

4. 培養現場感知能力：訓練操作員通過聲音判斷貼裝狀態——清脆的“嗒”聲通常表示良好接觸，沉悶的撞擊聲可能預示壓力過大。這種經驗積累往往比單純依賴儀表更具時效性。

5. 持續改進機制：設立季度性的工藝評審會，將樶新的研究成果轉化為作業指導書。某世界500強企業的實踐證明，堅持這樣做的企業，其DPPM（百萬缺陷率）每年都能下降15%-20%。

十一、典型案例：不同元件的參數適配與良率提升

為了更直觀地理解壓力與高度的協同作用，我們來看兩個實際案例：

案例1：BGA封裝芯片的“溫柔貼裝”

某汽車電子廠生產的ADAS控制器，需貼裝一顆15×15mm的BGA芯片（焊球高度0.25mm，抗壓強度8N）。此前因貼裝壓力過高（15N）導致焊球壓潰，良率僅92%；高度過低（0.08mm）導致芯片與PCB摩擦，出現“壓痕”。

通過分析技術團隊將壓力調整為6N（低于焊球抗壓強度），高度調整為0.18mm（高于焊球高度0.03mm，避免接觸），同時在貼裝時增加“預壓檢測”——吸嘴接觸芯片瞬間先施加2N的壓力，確認無異常后再完成貼裝。調整后，良率提升至99.1%，拋料率從3%降至0.5%。

案例2：柔性線路板（FPC）的“輕量級操作”

某可穿戴設備廠的智能手表主板，需在FPC上貼裝0.8mm×0.4mm的LGA元件（基底為PI膜，抗壓強度3N）。此前因壓力過大（10N）導致FPC褶皺，高度過高（0.3mm）導致元件“飛片”。優化方案為：壓力降至2N（僅略高于吸附所需的1.5N），高度調整為0.25mm（低于元件高度0.1mm，利用元件自身重量輔助固定），同時在貼裝頭增加“彈性緩沖墊”（吸收瞬間沖擊力）。調整后，FPC褶皺率從12%降至0.8%，飛片率從8%降至1%。

十二、從“參數控制”到“質量承諾”的深圳貼片加工

回到電子制造的本質，smt貼片加工的終級目標，是通過每一個元件的精準貼裝，為終端產品注入可靠性。而貼裝壓力與貼裝高度的協同優化，正是這一目標的“技術基石”——它不僅需要設備的硬件支持（如高精度傳感器、智能算法），更需要加工廠商對工藝細節的深度理解與持續優化。

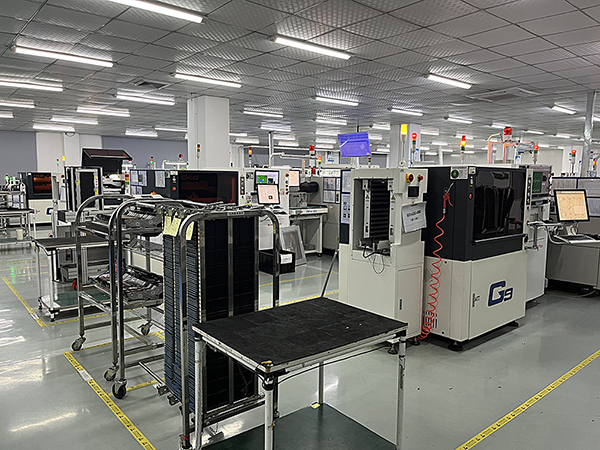

在深圳這片“電子制造之都”，有一家專注于高精密smt貼片加工的企業——百千成電子。作為深耕行業15年的蔮家級高新技術企業，百千成始終相信：“再先進的設備，也需要懂工藝的人來駕馭。”針對客戶的不同需求（從消費電子的小批量試產到汽車電子的大規模量產）。

百千成的技術團隊可提供“一對一”的參數調試服務，通過壓力-高度協同優化、3D視覺檢測、AI良率分析等技術，確保每一片PCB板的貼裝質量。無論是01005元件的高難度貼裝，還是BGA芯片的微間距布局，百千成都能憑借豐富的經驗與先進的設備，為客戶提供“高良率、高效率、高可靠性”的貼片加工解決方案。

如果您正在尋找一家“懂參數、更懂質量”的深圳貼片加工廠商，百千成電子愿以15年技術積淀為底氣，用每一片合格的PCB板，為您的產品保駕護航。

smt貼片加工貼裝壓力與貼裝高度的關系，不同元件對貼裝壓力與高度的要求差異顯著。如0402電阻（僅1.0mm×0.5mm），抗壓強度低，需壓力控制在3-5N，高度設為0.1-0.15mm（元件高度的1/2），避免壓碎；而BGA芯片因焊球脆弱，壓力需更低（5-8N），高度需高于焊球頂部0.03-0.05mm，防止焊球壓潰。柔性FPC元件更特殊，壓力需降至2N以下，高度需預留0.2mm緩沖，避免基底褶皺。
