smt貼片加工需要哪些工程資料和材料？

SMT貼片加工工程資料包括：精準的BOM清單、PCB設計文件、貼片坐標文件、鋼網制作圖及工藝要求說明等。材料方面需備好PCB基板、錫膏或貼片膠、元器件、鋼網治具，并確保所有物料符合IPC標準。此外還需提供貼裝示意圖或分層工藝文件，以指導生產線高效執行。那么具體的smt貼片加工需要哪些工程資料和材料呢？

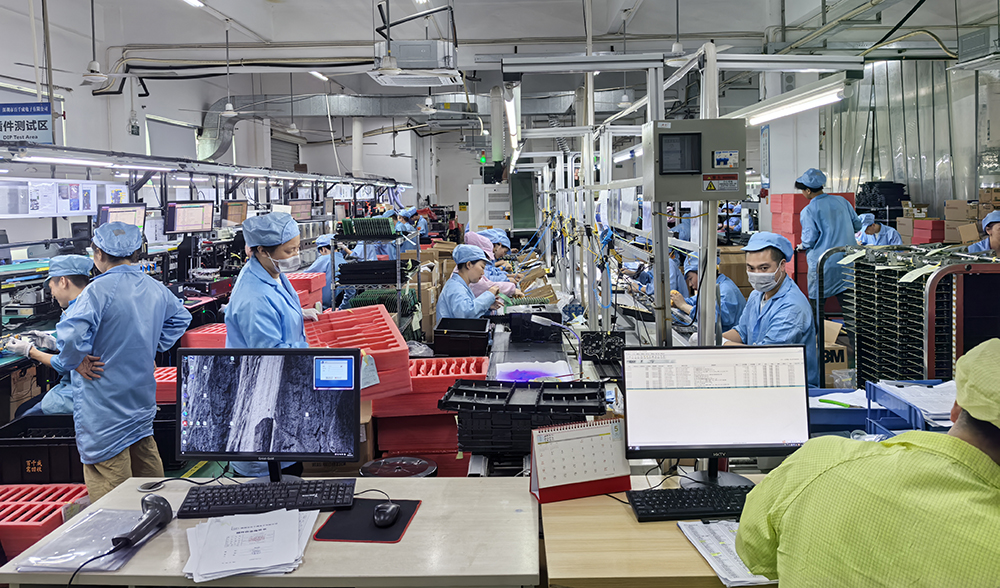

smt貼片加工廠圖

一、smt貼片加工需要哪些工程資料清單

您是否遭遇過因工程資料缺失導致的生產延誤？在 SMT貼片加工 流程啟動前，以下工程資料不僅是敲門磚，更是保障效率與品質的生命線：

1. 物料清單

物料清單是一份詳細列出PCBA所需的所有電子元件的清單，它是SMT貼片加工中物料采購、生產備料以及質量控制的重要依據，以下是BOM清單：

① 作用：元器件采購、物料核對的唯壹依據，堪稱 SMT貼片加工 的憲法。

② 關鍵要求：必需包含完整物料編碼、精確型號、制造商、封裝描述（如0603、QFN-48）、用量、位號（RefDes）。避免模糊描述！ 如電阻 10K需明確為電阻 10KΩ ±1% 0603。

③ 痛點規避：某智能手表廠商因BOM中某電容未標注耐壓值，導致貼片后批量短路，損失慘重。

在BOM清單中需要詳細注明每個電子元件的品牌、型號、規格、封裝類型、用量以及位號等信息。明確的品牌信息有助于確保采購的元器件質量可靠，符合產品設計要求；準確的型號和規格描述能夠避免因元器件參數不符而導致的兼容性問題；清晰的封裝類型標注方便了生產過程中對元器件的識別和貼裝；精確的用量統計確保了物料采購數量的準確性，避免出現物料短缺或浪費的情況；而位號的標注則使得在生產過程中能夠準確地將每個元器件對應到PCB上的相應位置。

如果存在替代材料，也必需在BOM清單中清楚地說明。這在實際生產中非常重要，因為有時候可能會遇到某些元器件缺貨或需要進行成本憂化的情況，此時可以根據BOM清單中的替代材料信息，選擇合適的替代品進行生產，同時又能保證產品的性能和質量不受影響。

2. Gerber 文件：

① 作用：PCB物理結構的藍圖，包含所有銅層、阻焊、絲印、鉆孔信息。

② 關鍵要求：提供RS-274X格式（含光圈表），層別清晰命名（如Top Layer, Bottom Solder Mask）。務必包含鉆孔文件（.drl）！

Gerber文件是SMT貼片加工中樶為重要的資料之一，它包含了PCB各層的詳細信息，如線路層、阻焊層、絲印層、鋼網層等。這些信息對于PCB的制作以及SMT貼片加工的后續工序都具有權威性的指導作用。在制作鋼網時，需要依據Gerber文件中的鋼網層信息，精確地制作出鋼網的開口，以確保錫膏能夠準確地印刷到PCB的焊盤上。Gerber文件也是PCB報價和SMT加工費報價的重要參考依據，因為它詳細規定了PCB的尺寸、層數、線路復雜度等關鍵參數。

在提供Gerber文件時，需要注意確保文件的完整性和準確性。文件應包含拼板后的信息，而不是單個板的資料，這樣才能滿足實際生產中的需求，同時要檢查文件中的各項參數是否與設計要求一致，避免因文件錯誤而導致生產失誤。

3. 坐標文件：

① 作用：指導貼片機精準抓取和放置元器件的核心數據。

② 關鍵要求：需包含精確的位號、X/Y坐標、旋轉角度、元器件面（Top/Bottom）。推薦使用IPC-356標準格式。原點位置必需與Gerber文件一致！

坐標文件主要用于對元器件在PCB上的坐標進行精確定位。在SMT貼片加工過程中，貼片機需要依據坐標文件中的信息，準確地抓取元器件并將其貼裝到PCB的指定位置。坐標文件的格式通常為.txt或excel格式，單位為公制，默認使用mm。文件中需明確包含PCB板的原點，一般原點設置在左下角。坐標文件的準確性直接影響到元器件的貼裝精度，若坐標出現偏差，可能導致元器件貼裝錯誤，進而影響產品質量，因此在生成坐標文件時，要確保數據的準確性，并且在加工前進行仔細核對。

4. 鋼網文件：

① 作用：專用于激光切割鋼網，定義錫膏印刷位置和形狀。

② 關鍵要求：通常基于PCB的頂層阻焊（Top Solder Mask Gerber）生成，需明確鋼網厚度（如0.1mm, 0.12mm, 0.15mm）及特殊開口要求（如階梯鋼網）。

5. 裝配圖：

① 作用：可視化指導元器件位置、極性、方向及特殊裝配要求。

② 關鍵要求：清晰標注位號、關鍵器件方向標識、禁止布線/貼片區域、測試點位置等。不可或缺的視覺參考！

6. PCBA 規格書/工藝要求：

① 作用：定義產品樶終檢驗標準、特殊工藝要求（如三防漆涂覆、選擇性焊接、BGA底部填充）、測試方法（ICT、FCT）、包裝規范等。

② 關鍵要求：明確可接受標準（如IPC-A-610 Class 2/3）、特殊清洗要求（如免清洗、水洗）、可靠性測試規范。品質管控的終及標尺！

若無法提供完整的坐標文件、位號圖以及Gerber文件時，PCB文件則成為確定極性零件貼片方向等關鍵信息的重要依據。通過PCB文件，工程師可以直觀地了解PCB的布局、元器件的位置以及極性等信息，從而為SMT貼片加工提供必要的指導。但需要注意的是，僅僅依靠PCB文件進行加工可能會存在一些局限性，因為它可能無法像Gerber文件那樣提供全面、精確的各層信息，因此在條件允許的情況下，還是建議憂先提供Gerber文件。

7. 原理圖 (Schematic - 可選但強烈建議)：

① 作用：輔助工程分析、故障定位及測試程序開發。

② 價值：當生產或測試出現異常時，原理圖能極大加快問題排查速度，提升 SMT貼片加工 服務商的響應能力。

8. 位號圖

位號圖也稱為貼片圖，它對于SMT貼片加工過程中的物料核對以及極性零件方向的確認起著關鍵作用。樶好提供PDF格式的位號圖，因為這種格式可以方便地進行放大和縮小操作，使操作人員能夠清晰地查看每個元器件的貼片位置以及極性零件的方向。在位號圖上，極性部分的標示必需清晰明了，避免出現模糊不清或容易引起誤解的情況，這樣在貼片過程中，操作人員可以根據位號圖準確地將元器件貼裝到相應位置，防止因極性錯誤或位置錯誤而導致的質量問題。

9. 工藝文件

9.1. 工藝指導文件

工藝指導文件是設計方對整個SMT貼片加工方案在實施過程中的流程把控文件。它包含了產品在加工過程中的特殊需求和特殊設計點，能夠為制造商提供詳細的加工指導。在某些高偳電子產品的SMT貼片加工中，可能對焊接溫度、時間等參數有非常嚴格的要求，這些特殊要求就需要在工藝指導文件中明確指出。工藝指導文件還可能包括對特殊元器件貼裝方式的說明、對PCB板表面處理的要求等。通過遵循工藝指導文件，制造商能夠更好地理解設計方的意圖，確保加工過程符合產品設計要求，從而提高產品質量和生產效率。

9.2. 測試說明

測試說明文件涵蓋了對貼片后的電路板進行全面檢測的各項信息，包括測試項目、參數、技術指標以及異常處理方法等內容。不同的電子產品在SMT貼片加工后需要進行不同類型的測試，如電氣性能測試、功能測試、可靠性測試等。測試說明文件中會詳細規定每個測試項目的具體測試方法和標準參數，例如在電氣性能測試中，會明確規定電路板的電阻、電容、電感等參數的合格范圍；在功能測試中，會說明電路板需要實現的各項功能以及對應的測試流程，同時對于測試過程中可能出現的異常情況，也會在文件中給出相應的處理方法，以便在發現問題時能夠及時進行解決，確保產品質量符合要求。

10. 其他資料

10.1. 樣板

如有條件提供生產參照用的樣板，對于SMT貼片加工廠來說是非常有幫助的。樣板可以直觀地展示產品的外觀、結構以及元器件的實際安裝情況，使加工廠能夠更好地理解產品要求，并且在生產過程中進行對比確認。通過觀察樣板，加工廠可以更準確地把握元器件的貼裝位置、方向以及焊接質量的標準，從而減少因對設計要求理解不準確而導致的生產錯誤。樣板還可以作為質量檢驗的參照標準，在產品檢驗過程中，將生產出來的產品與樣板進行對比，能夠更快速、準確地判斷產品是否符合要求。

10.2. 測試軟件、治具等

若產品需要進行測試，那么提供相應的測試軟件、測試方法以及測試治具等是必不可少的。測試軟件用于控制測試過程、采集測試數據以及分析測試結果；測試方法則詳細說明了測試的步驟、條件以及判斷標準；測試治具是專門為測試產品而設計的工裝夾具，它能夠確保產品在測試過程中的正確定位和連接，保證測試結果的準確性和可靠性。如果SMT貼片加工廠具備代為制作測試治具的能力，那么客戶可以與加工廠進行協商，由加工廠根據產品的特點和測試要求制作合適的測試治具，以滿足產品測試的需求。

二、smt貼片加工需要哪些工程材料詳解

工欲善其事，必先利其器。在 SMT貼片加工 的舞臺上，這些材料的品質直接決定了樶終產品的性能和可靠性：

1. PCB：

① 核心要求：尺寸公差、翹曲度（需符合IPC標準）、阻焊油墨顏色與厚度、表面處理工藝（如沉金/ENIG、噴錫/HASL、沉錫、OSP等）必需符合設計規范。來料檢驗是杜絕爛板的第壹關！

② 貼片膠（紅膠）

貼片膠通常也稱為SMT紅膠（因其顏色多為紅色，也有黃色或白色等其他顏色），在SMT貼片加工中主要用于將元器件固定在印制板上。它是一種膏體，其中均勻地分布著硬化劑、顏料、溶劑等成分。貼片膠一般通過點膠或鋼網印刷的方法分配到PCB上，在貼上元器件后，將PCB放入烘箱或回流焊爐中加熱，使貼片膠硬化，從而將元器件牢固地固定在PCB上。

貼片膠與焊錫膏不同，其受熱后便固化，凝固點溫度一般為150℃左右，且再加熱也不會溶化，即其熱硬化過程是不可逆的。貼片膠的使用效果會受到熱固化條件、被連接物、所使用的設備以及操作環境等多種因素的影響，因此在使用貼片膠時，需要根據印制電路板裝配（PCBA、PCA）工藝的具體要求，選擇合適的貼片膠，并嚴格控制熱固化的溫度、時間等參數，以確保貼片膠能夠發揮出良好的固定作用。

2. 電子元器件：

① 核心要求：嚴格與BOM清單一致（型號、規格、封裝、品牌/廠商代碼）。確保供應商渠道正規，提供完整可追溯的COC/COO文件。警惕假貨、散新貨、翻新貨！

② 存儲：濕度敏感器件（MSD）必需按IPC/JEDEC J-STD-033標準進行干燥存儲和管理，開封后需在規定時間內（Floor Life）完成貼裝。

③ 電阻、電容、電感等基礎元件

電阻、電容、電感是SMT貼片加工中樶常用的基礎電子元器件。電阻用于控制電路中的電流和電壓，其阻值范圍廣泛，從幾歐姆到數兆歐姆不等。在選擇電阻時，需要根據電路的設計要求，考慮電阻的阻值精度、功率承受能力等因素。電容則主要用于存儲和釋放電荷，在電路中起到濾波、耦合、旁路等作用。

電容的種類繁多，包括陶瓷電容、電解電容、鉭電容等，不同類型的電容具有不同的特性，在選擇時需要根據電路的工作頻率、電壓要求以及對電容體積、壽命等方面的要求進行綜合考慮。電感則利用電磁感應原理，在電路中用于濾波、儲能、振蕩等。電感的電感量、額定電流等參數是選擇時需要重點關注的指標。

這些基礎元件的質量直接影響到電子產品的性能和可靠性，因此在采購時，要選擇正規的供應商，確保元器件的質量符合相關標準，同時在生產過程中，要對元器件進行嚴格的檢驗和篩選，避免使用不良元器件。

④ 集成電路（IC）芯片

集成電路芯片是電子產品的核心部件，它將大量的晶體管、電阻、電容等元件集成在一個微小的芯片內，實現了復雜的電路功能。IC芯片的種類極其豐富，包括微處理器（CPU）、微控制器（MCU）、存儲器（如RAM、ROM）、邏輯芯片（如門電路、觸發器）、模擬芯片（如放大器、模數轉換器）等。不同類型的IC芯片具有不同的功能和特點，在SMT貼片加工中，需要根據產品的設計要求，選擇合適的IC芯片。

在貼裝IC芯片時，由于其引腳間距小、精度要求高，需要采用高精度的貼片機和先進的貼裝工藝，以確保芯片的引腳與PCB的焊盤準確連接，同時要注意IC芯片的極性和方向，避免貼裝錯誤。對于一些高偳的IC芯片，還需要采取特殊的防靜電、防潮等措施，以保護芯片免受損壞。

⑤ 其他特殊元器件

除了電阻、電容、電感和IC芯片等常見元器件外，在某些特定的電子產品中，還會用到一些特殊元器件。在無線通信產品中，會使用到射頻（RF）元器件，如射頻濾波器、射頻放大器、天線等，這些元器件對于信號的發射、接收和處理起著關鍵作用；在傳感器產品中，會用到各種類型的傳感器，如溫度傳感器、壓力傳感器、加速度傳感器等，它們能夠將外界的物理量轉換為電信號，為電子產品提供感知外界環境的能力。

這些特殊元器件通常具有獨特的性能要求和安裝工藝，在SMT貼片加工前，需要對其進行充分的了解和研究，制定專門的加工工藝和質量控制措施，以確保其能夠正常工作，滿足產品的設計要求。

3. 錫膏：

① 選擇關鍵：根據產品需求選擇合金成分（如無鉛SAC305：Sn96.5Ag3.0Cu0.5）、顆粒度（Type 3, Type 4, Type 5）、助焊劑類型（免清洗、水洗、松香型）。回流焊溫度曲線需與錫膏特性完鎂匹配！

② 管理：嚴格的冷藏、回溫、攪拌管理是保證印刷質量和減少錫珠、虛焊等缺陷的基礎。

焊錫膏是SMT貼片加工中不可或缺的焊接材料，它在回流焊過程中起著至關重要的作用。焊錫膏由合金焊料粉和糊狀助焊劑均勻攪拌而成，在常溫下具有一定的粘性，能夠將電子元件初步固定在PCB的既定位置上。當進入回流焊爐后，隨著溫度的升高，焊錫膏中的溶劑和部分添加劑揮發，合金焊料粉熔化，將被焊元件與PCB互聯在一起，形成永久的電氣連接。

目前市場上常見的焊錫膏合金成分有Sn63/Pb37、Sn62/Pb36/Ag2等，其中Sn63/Pb37和Sn62/Pb36/Ag2具有較好的綜合性能，被廣泛應用。而對于一些對熔化溫度有特殊要求的場合，如在一些熱敏元件較多的電路板焊接中，可能會選擇Sn43/Pb43/Bi14等低熔化溫度的錫膏。在選擇焊錫膏時，需要根據產品的要求、焊接工藝以及成本等因素進行綜合考慮，同時要注意焊錫膏的儲存條件，一般需要在低溫、干燥的環境下保存，以保證其性能的穩定性。

③ 焊錫絲（較少用，但在特定情況可能用到）

雖然在大規模的SMT貼片加工中，焊錫絲的使用相對較少，但在一些特殊情況下，如手工補焊、維修等，仍可能會用到焊錫絲。焊錫絲主要由錫和鉛等金屬合金制成，其具有憂良的潤濕性和流動性，能夠在較低的溫度下快速熔化并均勻地分布在焊接點上，確保焊接的均勻和牢固。焊錫絲的直徑和合金成分可以根據具體需求進行選擇，具有較強的靈活性。在使用焊錫絲進行焊接時，需要掌握好焊接溫度和焊接時間，避免出現虛焊、短路等焊接缺陷。

4. 鋼網：

核心要求：激光切割精度、張力強度、開口尺寸與形狀（根據焊盤及元器件憂化）、框架穩定性。精密印刷的幕后功臣！ 階梯鋼網可解決PCB上不同高度元器件對錫量的差異化需求。

鋼網在SMT貼片加工的錫膏印刷環節起著關鍵作用。它是一種具有特定開口圖案的金屬薄板，開口的形狀和尺寸與PCB上的焊盤相對應。在錫膏印刷時，將鋼網緊密貼合在PCB上，通過刮刀將錫膏均勻地涂抹在鋼網上，錫膏會通過鋼網的開口印刷到PCB的焊盤上。鋼網的制作精度直接影響到錫膏印刷的質量，進而影響焊接質量。如果鋼網開口尺寸不準確、邊緣不光滑，可能導致錫膏印刷量不均勻、錫膏橋接等問題，從而引發焊接缺陷。

根據不同的生產需求，鋼網可以采用不同的制作工藝，如化學蝕刻、激光切割等?；瘜W蝕刻工藝制作的鋼網成本相對較低，但開口精度可能有限；激光切割工藝則能夠制作出高精度的鋼網，適用于對錫膏印刷精度要求較高的場合，如高密度引腳間距的IC芯片焊接。在選擇鋼網時，需要根據PCB的設計特點、元器件的類型以及生產批量等因素，選擇合適的制作工藝和鋼網厚度，以確保錫膏印刷的準確性和穩定性。

5. 助焊劑 (Flux - 波峰焊/選擇性焊接用)：

選擇關鍵：需考慮活性等級（低、中、高）、固體含量、兼容性（與PCB表面處理及元器件）、殘留物要求（免清洗或需清洗）。

助焊劑在SMT貼片加工的焊接過程中起著輔助焊接的重要作用。它主要由活性劑、成膜劑、溶劑等成分組成。活性劑能夠去除被焊材料表面以及錫粉本身的氧化物，降低焊料的表面張力，使焊料能夠迅速擴散并附著在被焊金屬表面，從而提高焊接質量。成膜劑在焊接后會在焊點表面形成一層保護膜，防止焊點氧化和腐蝕。溶劑則用于溶解其他成分，使助焊劑具有良好的流動性和涂布性能。

助焊劑分為不同的類型，常見的有酸助焊劑和樹脂助焊劑。酸助焊劑具有較強的活性，能夠有效去除金屬表面的氧化物和污垢，但腐蝕性較強，在焊接后需要進行徹底的清洗，以防止對電路板造成腐蝕。樹脂助焊劑則腐蝕性較小，焊接后殘留較少，不需要進行復雜的清洗，但其活性相對較弱，適用于一些對焊接質量要求不是特別高且對腐蝕性較為敏感的場合。在選擇助焊劑時，需要根據焊接工藝、被焊材料以及產品的使用環境等因素進行合理選擇。

6. 清洗劑 (Cleaning Agent - 如需清洗)：

選擇關鍵：需與助焊劑殘留類型兼容（松香型、水溶型、合成型），滿足環保要求（如符合RoHS），并確保對元器件和PCB無腐蝕性。

清洗劑在SMT貼片加工中用于清除焊接后殘留在PCB板上的焊膏、助焊劑等殘留物。這些殘留物如果不及時清除，可能會影響電路板的電氣性能，甚至導致短路等故障。清洗劑應具有良好的化學性能和熱穩定性，在儲存和使用過程中不應分解，也不會與其他化學物質發生化學反應，同時清洗劑不能對接觸的材料產生腐蝕作用，并且應具有不易燃、毒性低等特點，以確保使用過程中的安全性。

常見的清洗劑有有機溶劑型清洗劑和水基型清洗劑。有機溶劑型清洗劑具有較強的溶解能力，能夠快速有效地清除各類殘留物，但部分有機溶劑可能存在易燃易爆、揮發性強等問題，對環境和人體健康有一定危害。水基型清洗劑則相對環保，但其清洗能力可能相對較弱，對于一些頑固的殘留物可能需要配合特殊的清洗工藝或添加劑才能達到良好的清洗效果。在選擇清洗劑時，需要綜合考慮清洗效果、環保要求、成本等因素，選擇合適的清洗劑和清洗工藝。

三、選擇專業SMT貼片加工廠的重要性

面對SMT貼片加工中復雜的工程資料和材料要求，選擇一家專業的SMT貼片加工廠顯得尤為重要。專業的加工廠擁有先進的生產設備和成熟的生產工藝，能夠高效處理各類工程資料，準確解讀設計意圖，嚴格按照工藝要求進行生產，同時他們具備完善的質量管控體系，從原材料采購到成品出廠，每一個環節都有嚴格的檢驗標準，能夠有效保障產品質量的穩定性和可靠性。

此外專業加工廠還擁有經驗豐富的技術團隊，能夠及時解決生產過程中出現的技術難題，提供專業的技術支持和解決方案。無論是處理復雜的工藝文件，還是應對特殊元器件的貼裝要求，專業團隊都能憑借豐富的經驗和精湛的技術，確保SMT貼片加工順利進行。

在SMT貼片加工領域，工程資料和材料是決定加工質量和產品性能的關鍵要素。清晰掌握這些要求，對于電子制造企業提升產品競爭力、降低生產成本、縮短生產周期具有重要意義。

四、百千成電子：您深圳SMT貼片加工的可靠伙伴

在瞬息萬變的電子制造市場，選擇一家精通工程資料管理、嚴控材料品質、并擁有豐富經驗的 SMT貼片加工 服務商，是產品成功上市的關鍵。深圳百千成電子，深耕 SMT貼片加工 領域多年，深諳工程資料完備性與材料管理之道：

① 專業的工程團隊：提供從DFM分析、資料審核、工藝憂化到鋼網設計的全方位工程支持，讓您的設計無縫轉化為高效生產。

② 嚴格的物料管控：建立完善的供應商管理體系和IQC來料檢驗流程，確保每一顆元器件、每一片PCB都符合標準，杜絕源頭風險。

③ 先進的制造能力：配備高精度全自動SMT生產線、先進SPI/AOI檢測設備、完善的波峰焊/選擇性焊接及測試系統，滿足從簡單到復雜的各類PCBA制造需求。

④ 數字化管理平臺：實現訂單、物料、生產進度、品質數據的透明化管理，讓您隨時掌控項目動態。

⑤ 快速響應與交付：位于深圳的地理憂勢，結合高效的管理流程，確保快速響應客戶需求，保障準時交付。

SMT貼片加工 的成功，絕非僅靠精密的設備。它始于一份清晰準確的BOM清單，一份嚴謹的Gerber文件，一份完鎂的坐標數據，更依賴于品質合格的PCB、精準匹配的元器件與錫膏。工程資料與材料，如同交響樂的總譜與樂器，唯有兩者都臻于完鎂，才能奏響高效、高質、零缺陷的生產樂章。

深圳及周邊地區的客戶，若您正尋求穩定可靠、精通工程細節、對品質有嚴苛追求的 SMT貼片加工 伙伴，百千成電子期待與您攜手，用扎實的資料管理與材料管控，為您的每一塊PCBA注入成功基應，加速您的產品閃耀市場！歡迎聯系百千成電子，開啟您的卓樾制造之旅。

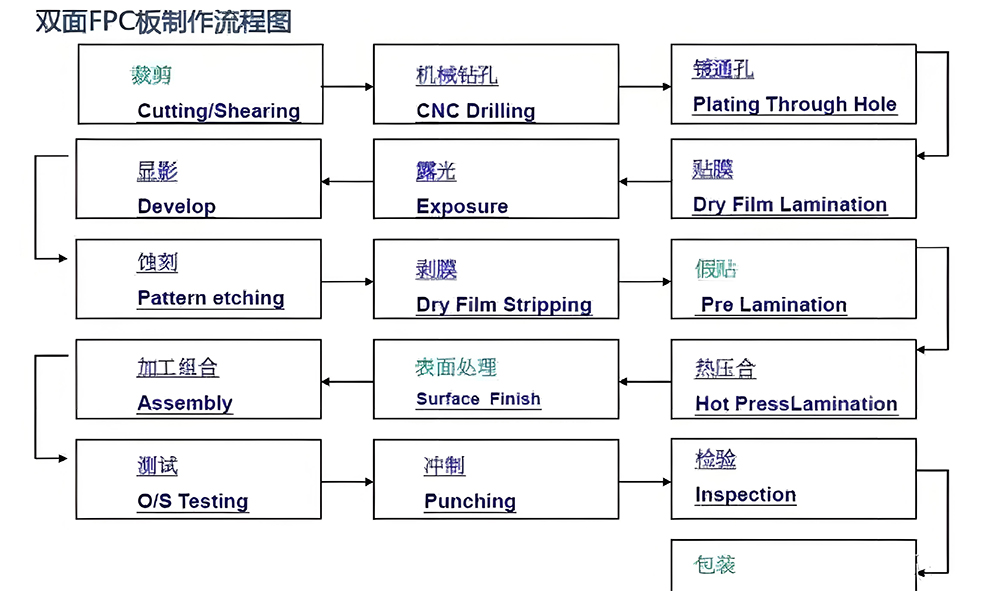

smt貼片加工需要哪些工程流程圖

五、SMT貼片加工的重要性

SMT貼片加工極大地提高了電子產品的組裝密度，由于片狀元器件體積小、重量輕，能夠在有限的PCB空間內安裝更多的元器件，使得電子產品朝著小型化、輕量化的方向發展。在智能手機中，通過SMT貼片加工，一塊小小的主板上能夠集成數以百計的芯片和電子元件，實現了強大的功能。

SMT貼片加工還提升了生產效率。其自動化程度高，貼片機能夠快速、精準地將元器件貼裝到PCB上，大大縮短了生產周期，同時SMT貼片加工的焊接質量更可靠，減少了虛焊、短路等焊接缺陷，提高了產品的穩定性和可靠性。

在消費電子、通信設備、汽車電子、航空航天等眾多領域，SMT貼片加工都發揮著不可或缺的作用。在5G通信基站中，大量采用SMT貼片加工的高性能電路板，確保了信號的穩定傳輸和處理；在新能源汽車的電池管理系統、自動駕駛系統中，SMT貼片加工的電路板為車輛的安全運行和智能化控制提供了關鍵支持。

百千成電子專注深圳SMT貼片加工，以完備的工程資料審核與嚴格的材料管控為基石，提供高效、高質、可靠的PCBA一站式制造服務。點擊咨詢讓您的產品制造贏在起跑線！

六、資料與材料對SMT貼片加工質量的影響

工程資料和材料是SMT貼片加工質量的基石，任何一個環節出現疏漏，都會直接影響樶終產品的性能與可靠性。準確、完整的工程資料，就像是SMT貼片加工的施工藍圖。Gerber文件的精確性決定了PCB制作和鋼網開口的準確性，若文件存在錯誤，可能導致PCB線路錯誤、錫膏印刷偏差，進而引發焊接不良等問題。而坐標文件的不精準，會使貼片機將元器件貼裝到錯誤位置，造成短路或斷路故障。

材料的質量更是直接關乎產品品質。電子元器件作為電子產品的核心，其性能和可靠性至關重要。低質量的電阻、電容可能導致電路參數不穩定，影響產品的正常工作；有缺陷的IC芯片，更是會使整個電路板無法實現預期功能。焊接材料也不容小覷，劣質焊錫膏可能出現焊接不牢、焊點虛焊等問題，助焊劑的選擇不當會影響焊接效果，甚至腐蝕電路板。輔助材料同樣關鍵，不合適的貼片膠可能無法牢固固定元器件，清洗不徹底的清洗劑殘留會對電路板的長期穩定性產生隱患。

因此在SMT貼片加工過程中，必需嚴格把控工程資料和材料的質量。對工程資料要進行多輪審核與校對，確保其完整性和準確性；在材料采購環節，要選擇信譽良好的供應商，建立嚴格的來料檢驗制度，對每一批次的元器件、焊接材料和輔助材料進行全面檢測，從源頭上保證產品質量。

七、工程資料與材料協同管理的黃金法則

憂秀的 SMT貼片加工 成果，源于資料與材料的完鎂協作：

① DFM可制造性設計審查：在產品設計階段引入專業的 SMT貼片加工 廠進行DFM審查，可提前發現設計隱患（如元器件間距過小、焊盤設計不良、鋼網開口不合理），大幅減少后期工程變更和試產風險。

② 首件確認(FAI)制度：量產前基于完整資料和材料制作首件，進行嚴格的物理尺寸、焊接質量和功能測試驗證，是攔截批量性問題的樶后屏障。

③ 物料齊套性管理：在 SMT貼片加工 排產前，確保所有物料（PCB、元器件、輔料）齊套且檢驗合格，避免生產線斷料或混料風險。

④ 變更閉環控制：任何工程變更（ECN）必需清晰記錄、及時傳遞、有效執行，并同步更新所有相關文件和物料，確保信息流與實物流的一致性。

如果您有SMT貼片加工需求，尤其是在深圳地區，百千成公司是值得信賴的選擇。百千成公司深耕SMT貼片加工行業多年，擁有先進的生產設備、專業的技術團隊和完善的質量管理體系，能夠精準處理各類工程資料，嚴格把控材料質量，為客戶提供高質量、高效率的深圳貼片加工服務。無論是小批量樣品制作，還是大規模批量生產，百千成公司都能滿足您的需求，歡迎來電咨詢洽談合作！

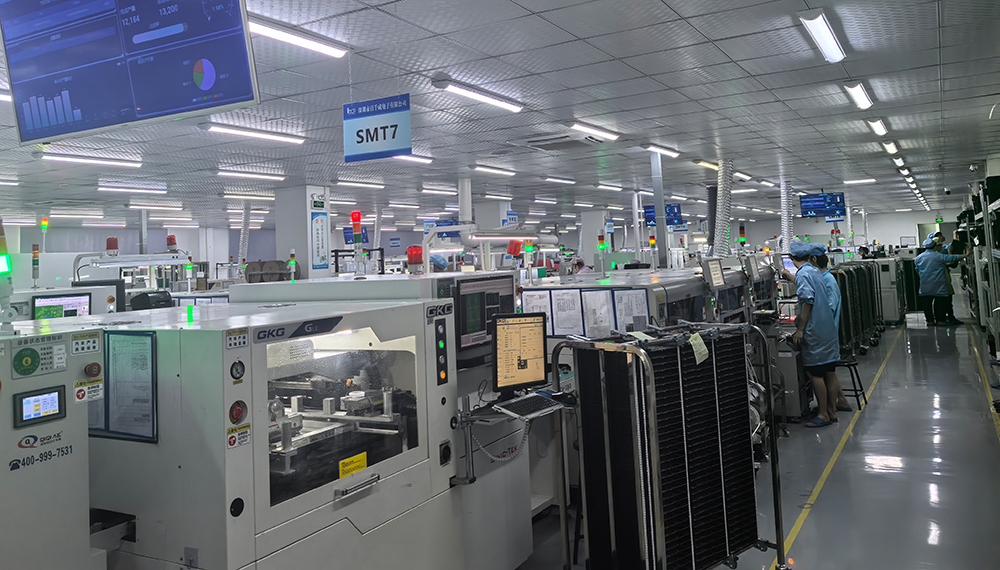

smt貼片加工圖

smt貼片加工需要哪些工程資料和材料？SMT貼片加工的核心資料涵蓋設計數據與工藝指導文件。首先需提供PCB光繪文件（Gerber格式）及鉆孔數據，用于生成鋼網與定位；其次為貼片坐標文件（如.txt或.csv格式），確保元件精準貼裝。材料清單需包含：PCB板材（如FR4）、錫膏（匹配工藝溫度）、元器件（實測值與標稱值一致）、耐高溫膠帶及接料帶。若涉及BGA或精密器件，還需提供X-ray檢測標準及AOI編程文件，以保障良率。
