smt貼片加工中常用的物料有哪些？

SMT加工常用物料可分三大類：貼片元件中電阻電容按精度分普通與精密型，鉭電容因體積小常用于高密度板；輔助耗材包括錫膏（含鉛/無鉛）、擦拭布等，直接影響焊接良率；支撐載體如PCB基板需兼顧平整度與耐溫性，鋼網則以不銹鋼材質確保焊膏印刷精度。今天我們就來深入拆解smt貼片加工中常用的物料有哪些？揭開電子制造背后的糧草密碼。

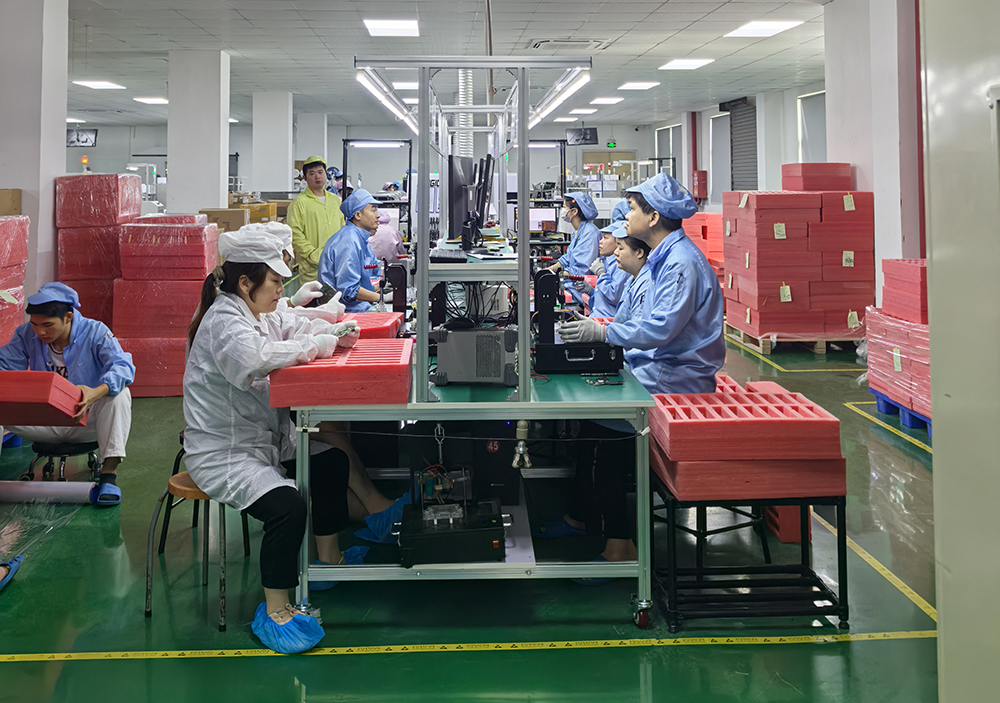

smt貼片加工廠家生產圖

一、電子元件：SMT貼片加工的核心骨架

如果說PCB板是電子設備的骨骼，那么貼片物料就是附著其上的肌肉與神經。在SMT貼片加工中，電子元件是核心的物料類別，根據功能可分為被動元件、主動元件與結構元件三大類。

1）被動元件：電路的調節器

被動元件是SMT加工中使用量醉大的物料，主要包括電阻、電容、電感三大類。以常見的片式電阻為例，其尺寸從0402（1.0×0.5mm）到2012（5.1×2.5mm）不等，精度覆蓋±1%到±0.1%的超精密范圍。在手機快充電路中，高壓貼片電容（如CBB電容）需要承受200V以上的電壓波動；而在IoT設備的低功耗模塊里，01005（0.4×0.2mm）微型電阻的精度誤差必需控制在±0.5%以內，否則可能導致待機電流超標。

電容的選擇更考驗經驗：MLCC（多層陶瓷電容）因體積小、容量大，廣泛用于CPU供電濾波；鉭電容雖體積稍大，但穩定性高，常見于工控主板；鋁電解電容則憑借低成本優勢，仍占據電源模塊的主流市場。值得注意的是5G設備高頻化趨勢，C0G（NP0）陶瓷電容因溫度穩定性好，正逐漸替代傳統X7R電容用于射頻電路。

芯片堪稱SMT 貼片加工的大腦般，無論是處理復雜運算的微處理器芯片，還是負責存儲海量數據的存儲芯片，亦或是實現各種特定功能的專用芯片，它們以微小的身軀承載著巨大的信息處理與控制能力，如在智能手機中，高性能的處理器芯片決定了手機的運行速度與多任務處理能力，其內部的晶體管數量數以億計，卻集成在僅有指甲蓋大小的硅片之上。這些芯片通過 SMT 貼片加工，被精確地放置在電路板的特定位置，與其他元器件協同工作，賦予電子產品智能與靈魂。

電阻如同電路中的限流器，精確地控制著電流的大小，確保各個電子元件能在合適的電流環境下穩定工作。不同阻值的電阻適用于不同的電路需求，從幾歐姆到數兆歐姆不等，在電壓分配、信號衰減等方面發揮著關鍵作用。電容則像是一個電荷儲存庫，能夠在電路中儲存和釋放電能，實現濾波、耦合、旁路等多種功能。

例如在電源電路中，大容量的電解電容能夠平滑電流輸出，減少電壓波動；而在高頻信號處理電路中，小容量的陶瓷電容則用于濾除雜波，保證信號的純凈度。電感在電路中主要起到濾波、儲能以及延遲電磁信號變化的作用，與電容配合使用，能夠組成各種濾波網絡，應對不同頻率的信號干擾。這些被動元件雖然看似簡單，但在 SMT 貼片加工中卻有著嚴格的精度要求，其數值的準確性直接影響著電路的性能與穩定性。

2）主動元件：電路的大腦

主動元件是電子設備的核心，主要包括IC芯片、二極管、三極管等，其中IC芯片的貼裝精度直接影響產品功能——以手機SoC（系統級芯片）為例，其焊盤間距已縮小至15μm（0.015mm），貼片機需在高速運轉（醉高10萬點/小時）中保持±12.5μm的貼裝精度，這對芯片本身的包裝（如卷帶料或載帶料）提出了嚴苛要求：卷帶的張力必需均勻，料帶定位孔的公差需控制在±0.05mm以內。

二極管與三極管的貼裝則更注重散熱設計。在LED驅動電源中，肖特基二極管因正向壓降低，常被用于整流環節，其貼裝位置需避開發熱源（如變壓器）；而在汽車電子的IGBT模塊中，功率三極管需要搭配散熱片，此時焊膏的厚度（通常0.1-0.15mm）與金屬化層的結合強度就成為關鍵——若焊膏過厚，可能導致熱膨脹系數不匹配，引發器件脫落。

二極管具有單向導電性，可用于整流、檢波、穩壓等諸多電路環節。在電源適配器中，二極管將交流電轉換為直流電，為電子設備提供穩定的電源輸入；在信號檢測電路中，二極管能夠精準地捕捉特定頻率的信號，剔除干擾成分。三極管則是一種具有放大作用的半導體器件，能夠對微弱的電信號進行放大處理，是構建電子放大器、開關電路等的核心元件。

在音頻放大電路中，三極管憑借其放大特性，將來自麥克風等聲源的微弱電信號放大到足以驅動揚聲器發聲的水平；在數字電路中，三極管又可作為開關使用，實現邏輯門電路的搭建，執行各種復雜的邏輯運算任務。這些半導體器件在 SMT 貼片加工過程中，需要精確控制其引腳的焊接位置與焊接質量，以確保電氣連接的可靠性與信號傳輸的穩定性。

3）結構元件：設備的連接者

結構元件雖不直接參與信號傳輸，卻是保證PCB板機械強度的關鍵。常見的有連接器（如FPC連接器、板對板連接器）、繼電器、開關等。以FPC連接器為例，其貼裝高度需與柔性線路板的彎折半徑匹配，否則多次彎折后易出現斷裂；板對板連接器的針腳間距（如0.4mm、0.5mm）決定了貼裝時的共面度要求——若共面度超過0.1mm，可能導致接觸不良。

PCB 板作為 SMT 貼片加工的舞臺，承載著所有電子元器件并實現它們之間的電氣連接。它通常由絕緣基板、銅箔導線層以及表面的阻焊層和字符層組成。絕緣基板一般采用玻璃纖維增強環氧樹脂等材料制作，具有良好的電氣絕緣性能、機械強度以及耐熱性，能夠為電子元器件提供穩定的支撐與保護。

銅箔導線層則是 PCB 板的核心導電部分，通過精細的蝕刻工藝形成各種復雜的線路圖案，將不同的焊盤與元器件引腳相連，實現電流的傳輸與分配。在多層 PCB 板中，內部還包含多個內層線路層與過孔，用于實現不同層之間的電氣連接，進一步提高電路板的集成度與布線密度。

二、輔助材料：保障加工流程的隱形推手

如果說電子元件是SMT加工的主角，那么輔助材料就是確保這場表演順利進行的舞臺。從錫膏到鋼網，從清洗劑到助焊劑，每一類輔助材料都在默默影響著貼裝質量與生產效率。

1）錫膏：焊接的血液

錫膏是SMT貼片加工中關鍵的輔助材料，其性能直接決定了焊接強度與可靠性。目前主流的錫膏以錫鉛合金（如Sn63Pb37）和無鉛合金（如SnAgCu）為主，其中無鉛錫膏因環保要求已成為市場主流。錫膏的關鍵參數包括合金成分、顆粒度、黏度與觸變性：

1.1合金成分：SnAgCu（SAC305）是目前常用的無鉛合金，其熔點217℃，適用于大多數消費電子；而含鉍（Bi）的合金（如SnAgBi）雖熔點更低（189℃），但因脆性大，主要用于對溫度敏感的LED燈珠焊接。

1.2 顆粒度：錫膏的顆粒直徑通常在20-75μm之間，細顆粒（如Type4，20-38μm）適合精密元件（如01005電阻），但印刷時易堵鋼網；粗顆粒（Type3，25-45μm）則更適合大焊盤元件（如電源模塊）。

1.3 黏度：錫膏的黏度需根據印刷工藝調整——高速印刷（如鋼網厚度0.1mm）需要低黏度（50-80Pa·s），而高精度印刷（如BGA芯片）則需要高黏度（80-120Pa·s）以保證圖形精度。

1.4 在實際生產中錫膏的存儲與回溫至關重要：未開封的錫膏需在0-10℃冷藏，使用前需在室溫（25℃）下回溫4小時以上，避免水分混入導致炸錫（焊接時飛濺）。某深圳電子廠曾因忽略回溫步驟，導致批量PCB板出現虛焊，返工成本高達數十萬元——這正是輔助材料小細節決定大成敗的典型案例。

錫膏在 SMT 貼片加工中扮演著黏合劑與導電介質的雙重角色，它主要由錫粉、助焊劑以及一些添加劑混合而成，在常溫下呈固態膏狀，具有一定的粘性與觸變性能。在貼片前錫膏被精確地印刷在 PCB 板的焊盤上，通過鋼網印刷工藝，能夠將錫膏均勻地涂抹在各個焊盤位置，形成特定形狀與厚度的錫膏層。

當電子元器件被貼裝到 PCB 板上后，進入回流焊工序。在這個過程中，錫膏受熱熔化，變成液態的錫鉛合金（或無鉛焊料），將元器件的引腳與 PCB 板的焊盤牢固地焊接在一起。錫膏的熔點、粘度、流動性等特性直接影響著焊接質量。

合適的熔點能夠確保在回流焊過程中錫膏完全熔化并潤濕元器件引腳與焊盤，形成良好的焊點；良好的粘度可以保證在貼片過程中元器件不會因輕微震動而移位；優異的流動性則有助于錫膏在焊接過程中填充滿引腳與焊盤之間的間隙，排除空氣，避免產生空洞等焊接缺陷。

阻焊層覆蓋在銅箔導線層表面，除了起到防止焊接過程中銅箔氧化的作用外，還能夠精確地定義出各個焊盤的位置與大小，確保電子元器件在貼片時能夠準確地放置在對應的焊盤上，避免短路等焊接缺陷的發生。字符層則標注了 PCB 板上的各種元器件編號、位號、絲印標識等信息，方便生產過程中的操作人員進行識別與裝配，同時也為后續的維修與調試提供了重要的參考依據。

在 SMT 貼片加工中，PCB 板的質量和精度對于整個電子產品的性能與可靠性有著至關重要的影響。高質量的 PCB 板能夠保證線路的導通良好、絕緣可靠，并且在高溫焊接過程中不易變形、翹曲，從而為電子元器件的貼片與焊接提供一個平整、穩定的平臺。

助焊劑是錫膏中的關鍵成分之一，它在焊接過程中發揮著去除氧化物、降低表面張力、促進焊料潤濕等重要作用。在電子元器件的引腳與 PCB 板焊盤表面，不可避免地會存在一層薄薄的氧化膜，這層氧化膜會阻礙焊料與金屬表面的接觸與潤濕，導致焊接不良。助焊劑中的活性成分能夠與氧化膜發生化學反應，將其去除，使焊料能夠直接與干凈的金屬表面接觸并潤濕。

同時助焊劑還能夠降低焊料的表面張力，使其更容易在引腳與焊盤之間流動鋪展，從而形成飽滿、光亮、無虛焊的焊點。在 SMT 貼片加工中，助焊劑的性能優劣直接影響著焊接的效率與質量，選擇合適的助焊劑并與錫粉等其他成分合理搭配，是確保焊接工藝成功的關鍵因素之一。

接料帶在 SMT 貼片加工中雖然看似不起眼，但卻有著不可忽視的作用。在電子元器件的編帶包裝中，接料帶用于連接不同盤的編帶，確保在貼片機連續供料過程中不會出現斷料情況。例如在大規模生產中，貼片機需要持續不斷地吸取元器件進行貼片作業，如果沒有接料帶將一盤盤的編帶連接起來，一旦某盤編帶的元器件用完，貼片機就會因缺料而停止工作，嚴重影響生產效率。

接料帶具有良好的柔韌性與粘性，能夠牢固地將前后兩盤編帶連接在一起，并且在貼片機供料過程中能夠順暢地跟隨編帶移動，不會卡住或斷裂，此外接料帶的顏色通常與編帶有所不同，便于操作人員在生產過程中及時發現接料帶的使用情況以及編帶的剩余量，提前做好換料準備，進一步保障生產的連續性與高效性。

2）鋼網：錫膏的模具

鋼網是錫膏印刷的模具，其質量直接影響錫膏的印刷量與圖形精度。鋼網的材質主要有不銹鋼（304、316）與鎳合金，其中不銹鋼因成本低、強度高，占比超過80%。鋼網的關鍵參數包括厚度（0.05-0.3mm）、開口設計（如圓形、菱形）與表面處理（如電拋光、納米涂層）：

2.1厚度選擇：0.1mm厚的鋼網適合大多數消費電子元件；0.15mm厚的鋼網則用于電源模塊等需要大焊量的場景。

2.2開口設計：菱形開口可減少錫膏殘留，圓形開口更適合精密元件；對于BGA芯片，通常需要在鋼網上增加防橋接設計（如階梯式開口）。

2.3表面處理：電拋光鋼網表面粗糙度低（Ra≤0.5μm），可減少錫膏黏附；納米涂層鋼網則能提升脫模性，尤其適合超細間距元件（如0.4mm間距QFP）。

2.4某SMT代工廠的實踐顯示，使用納米涂層鋼網后，01005元件的錫膏印刷不良率從3%降至0.5%，換線時間縮短20%——這正是輔助材料技術升級帶來的效率提升。

3）清洗劑與助焊劑：焊接的清潔工與催化劑

助焊劑是錫膏中的關鍵成分（占比約5-10%），其作用是去除焊盤氧化層、降低焊料表面張力。常見助焊劑類型包括松香型（RMA）、有機酸型（OA）與免清洗型（NC）。免清洗助焊劑因無需后續清洗，廣泛應用于手機、平板等對清潔度要求高的產品；而松香型助焊劑則因殘留物較多，需配合清洗工序使用。

清洗劑的選擇需與助焊劑類型匹配：水基清洗劑適合極性強的助焊劑殘留，溶劑型清洗劑（如VOCs）則適合非極性殘留。需要注意的是，隨著環保法規趨嚴（如歐盟RoHS 3.0），含氟清洗劑已被逐步淘汰，水性清洗劑與低VOCs溶劑成為主流。某汽車電子廠商因使用不符合環保要求的清洗劑，導致產品出口受阻，不得不更換為水性清洗劑并升級生產線——這再次印證了輔助材料合規性的重要性。

清潔用品在 SMT 貼片加工中也是不可或缺的物料之一。在生產過程中，PCB 板、電子元器件以及生產設備表面難免會沾染上灰塵、油污、錫膏殘留等雜質，這些雜質如果不及時清除，將會對產品質量與生產效率產生嚴重影響，如灰塵顆粒可能會導致電路短路或影響元器件的貼裝精度；油污可能會阻礙錫膏的正常潤濕與焊接；錫膏殘留則可能會腐蝕電路板或影響后續的焊接質量。

因此需要使用各種清潔用品對這些雜質進行清理。常見的清潔用品包括無塵紙、酒精、洗板水、毛刷等。無塵紙具有柔軟、不掉屑、吸附性強等特點，可用于擦拭 PCB 板表面及元器件引腳上的灰塵與輕微污漬；酒精是一種良好的有機溶劑，能夠溶解油污、松香等有機物質，常用于清潔電子設備表面及工具。

洗板水則專門用于清除 PCB 板上的錫膏殘留、助焊劑殘留等頑固污漬，具有較強的去污能力；毛刷可用于清理生產設備內部的灰塵以及角落處的雜物，確保設備的正常運行與生產環境的清潔。在使用清潔用品時，需要根據不同的清潔對象與污漬類型選擇合適的產品，并嚴格按照操作規范進行清潔作業，避免因清潔不當而損壞電路板或元器件。

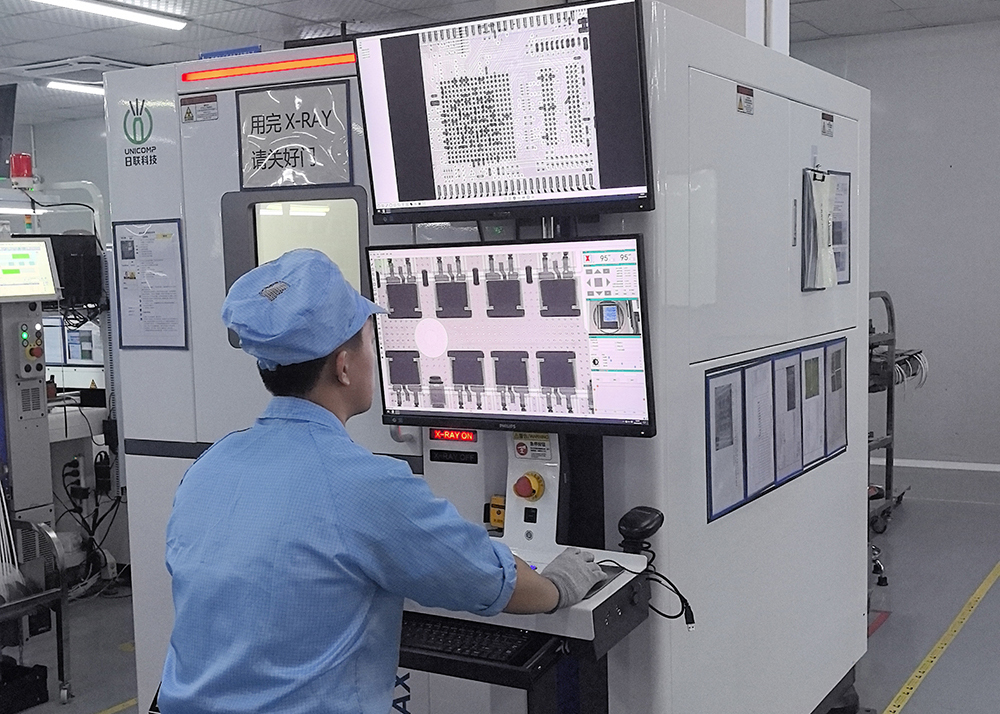

smt貼片加工廠家生產圖

三、工藝耗材：決定成品質量的細節關鍵

除了電子元件與輔助材料，SMT貼片加工中還有一些隱形的工藝耗材，它們雖不直接參與產品的功能，卻對生產良率與設備壽命起著決定性作用。

1）貼片膠：固定元件的臨時骨架

貼片膠（紅膠）主要用于將元件臨時固定在PCB板上，等待回流焊固化。其關鍵性能包括觸變性（印刷后不塌陷）、固化強度（能承受貼裝壓力）與耐溫性（回流焊時不分解）。在雙面貼裝工藝中，貼片膠的固化溫度（通常150℃×1分鐘）需低于焊膏的回流溫度（230-250℃），否則會導致元件移位。

某智能硬件企業曾因貼片膠固化不充分，導致BGA芯片在回流焊時發生偏移，通過更換高Tg（玻璃化轉變溫度）貼片膠并調整固化曲線解決了問題——這說明工藝耗材的選擇必需與整體工藝鏈匹配。

貼片膠在 SMT 貼片加工中主要用于固定電子元器件，尤其是在雙面貼片工藝中發揮著重要作用。在將元器件貼裝到 PCB 板的一面后，對于需要在另一面進行貼片的元器件，需要使用貼片膠先將已貼裝好的元器件固定在電路板上，防止在翻轉 PCB 板進行另一面貼片時元器件掉落或移位。

貼片膠通常具有良好的粘接強度、耐高溫性能以及較快的固化速度。在點膠工序中，通過點膠設備將貼片膠精確地涂抹在元器件的底部或側面，然后經過紫外線照射或加熱固化，使其迅速凝固并牢牢地將元器件固定在 PCB 板上。

在后續的回流焊過程中，貼片膠能夠承受高溫焊接的考驗，不會因受熱而失效或脫落，保證電子元器件在焊接過程中的位置穩定性。一旦雙面貼片完成并進行焊接后，貼片膠的使命基本結束，但其殘留部分需要通過適當的清洗工藝去除，以避免對電路板的電氣性能與外觀造成不良影響。

2）底部填充膠：高偳產品的加固盾

底部填充膠主要用于BGA、CSP等封裝元件的加固，通過毛細作用填充芯片與PCB之間的間隙，提升抗跌落性能。其關鍵參數包括黏度（影響填充速度）、玻璃化轉變溫度（決定耐溫性）與膨脹系數（需與PCB/芯片匹配）。在5G基站的射頻模塊中，底部填充膠的膨脹系數需控制在20ppm/℃以內，否則熱脹冷縮會導致焊球開裂。

目前環氧樹脂基底部填充膠仍是主流，但隨著柔性電子的發展，紫外光固化型填充膠（可快速固化適應柔性彎折）正逐漸嶄露頭角。

3）洗網水與抹布：設備維護的日常伴侶

鋼網清洗是SMT加工的每日必修課，洗網水的選擇直接影響鋼網壽命與清洗效率。傳統溶劑型洗網水（如三氯乙烯）去油能力強，但毒性大；水性洗網水（含表面活性劑）則更環保，適合大多數場景。抹布的選擇也需注意：超細纖維抹布不易掉屑，適合精密鋼網；普通棉布則可能殘留纖維，導致鋼網堵塞。

在消費電子領域，輕薄化趨勢推動了結構元件的微型化：0.25mm間距的超薄型連接器已應用于折疊屏手機，其貼裝時需特別注意焊膏量的控制——過多會導致器件立碑（豎立），過少則可能虛焊，此時鋼網的開口設計（如階梯鋼網）與印刷參數（如刮刀壓力、脫模速度）就需要與物料特性深度匹配。

在 SMT 貼片加工的廣闊舞臺上，每一種常用物料都扮演著獨特而關鍵的角色。從決定產品核心功能的電子元器件，到提供堅實基礎與電氣連接的 PCB 板；從連接元器件與電路板的錫膏與助焊劑，到固定元器件確保生產連續性的貼片膠與接料帶；再到保障生產環境潔凈與產品質量的清潔用品，它們相互協作、缺一不可。

深入了解這些常用物料的特性、作用與應用方式，對于從事 SMT 貼片加工行業的企業與技術人員而言至關重要。只有精準選材、嚴格把控物料質量、優化物料管理與使用流程，才能在激烈的市場競爭中脫穎而出，生產出高質量、高性能的電子產品，滿足不斷變化的市場需求，推動電子制造業持續蓬勃發展。

四、物料為基匠心為魂，百千成科技守護每一片PCB的品質

從一片電阻的精度到一瓶錫膏的黏度，從一張鋼網的開口設計到一塊PCB的清洗工藝，SMT貼片加工的每一個環節都離不開物料的支撐。正如一位從業二十年的工藝工程師所說：物料不是簡單的'原材料'，而是電子設備的'基因'——選對了物料，加工就成功了一半。

在深圳這片全球電子制造的硅谷，每天都有無數企業面臨著物料選擇的難題：如何平衡成本與性能？怎樣確保不同批次物料的一致性？如何應對新型元件帶來的物料適配挑戰？

作為深耕SMT貼片加工十余年的專業服務商，百千成科技始終堅信：優質的物料是品質的基礎，專業的管理是效率的保障。我們建立了嚴格的物料準入體系，與村田、三星、國巨等國際品牌建立長期合作，確保每一顆元件都來自原廠或授權代理商。

百千成的物料倉儲采用恒溫恒濕環境（溫度22±2℃，濕度45±5%），配備ERP系統實現先進先出（FIFO），避免物料氧化或過期；更重要的是我們的工藝團隊會根據客戶產品特性（如消費電子、汽車電子、工業控制），提供定制化的物料選型建議——從01005微型電阻到BGA芯片，從無鉛錫膏到納米涂層鋼網，百千成始終是您可靠的物料管家。

如果您正在尋找一家懂物料、重品質、能創新的SMT貼片加工服務商，百千成科技期待與您攜手，用每一片精心加工的PCB板，助力您的電子設備走向更廣闊的市場。深圳貼片加工，就選百千成！

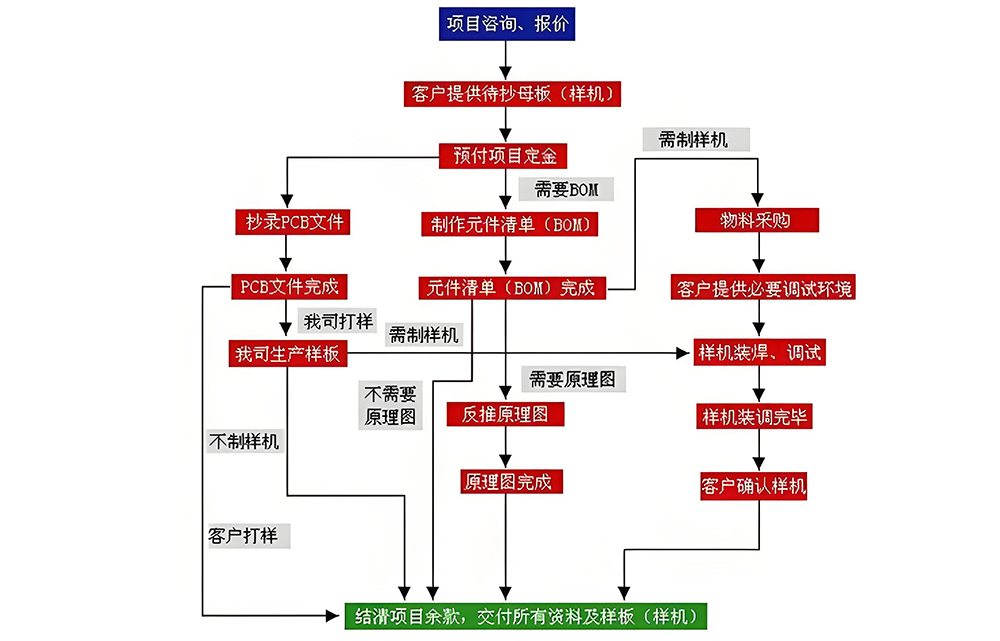

smt貼片加工廠家生產流程圖

smt貼片加工中常用的物料有哪些？元件層面有0805封裝的電阻、高頻陶瓷電容、繞線電感等；焊接材料以焊膏為主，按成分分有鉛/無鉛體系，配合鋼網實現定量印刷；防護材料如三防漆可防潮防腐蝕，PCB基板作為載體，其銅箔厚度與板材類型直接影響電路性能，各物料協同保障加工質量。
