smt貼片加工廠校準裝置有哪些？全面解析六大校準裝置

SMT貼片加工廠的核心校準裝置集中在貼片機、回流焊爐等關鍵設備。貼片機需通過激光定位系統校準機械臂精度，確保元器件貼裝位置偏差小于0.025mm；回流焊爐依賴高溫傳感器與氮氣流量控制器校準，實現±0.5℃的溫度均勻性，此外錫膏印刷機的鋼網對準系統需定期進行XY軸校準，避免焊盤偏移導致焊接缺陷。本文將深入探討smt貼片加工廠校準裝置有哪些？為大家呈現一套完整的校準解決方案。

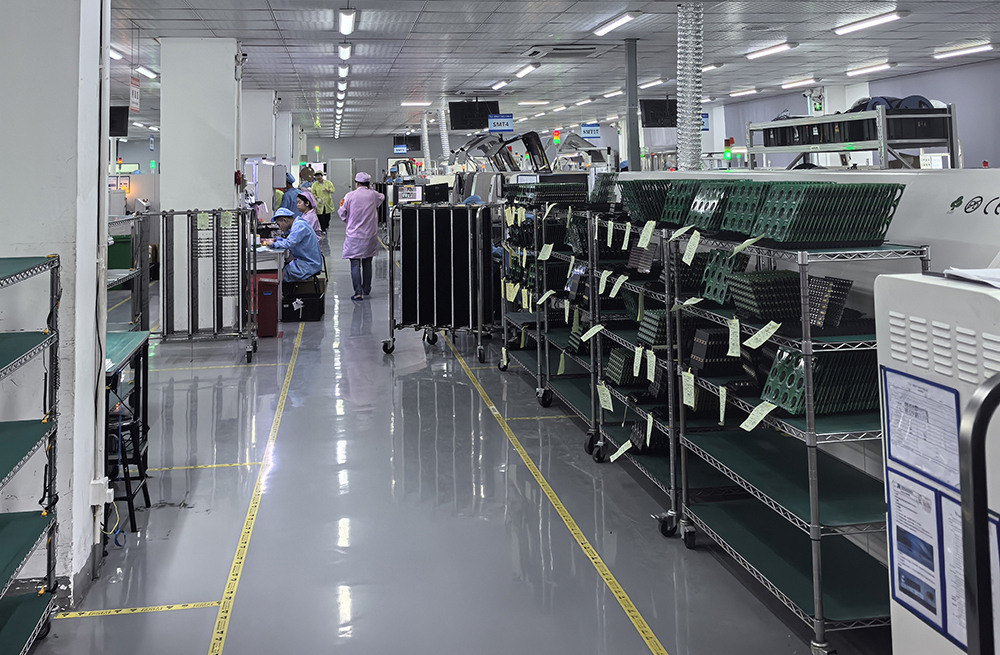

smt貼片加工廠校準裝置圖

一、SMT貼片加工廠核心校準裝置一覽

1）貼片機校準系統：精度與效率的雙重保障

貼片機作為SMT產線的核心設備，其校準裝置直接影響貼裝精度。現代貼片機通常配備激光校準模塊與視覺定位系統：

1.1激光校準裝置：通過發射激光束測量吸嘴與PCB板的相對位置，自動補償機械磨損導致的誤差。

1.2視覺校準系統：采用高分辨率相機捕捉標記點，結合算法優化貼裝路徑，尤其適用于高密度QFN、BGA封裝元器件的校準。

某頭部電子制造企業數據顯示，引入AI視覺校準后，貼片機拋料率降低37%，產能提升15%。

2）SPI錫膏檢測儀：焊膏質量的數字化管控

SPI校準裝置通過三維成像技術，實時監測錫膏厚度、面積與體積。其核心功能包括：

2.1動態基準校準：根據PCB板彎曲變形自動調整檢測參數；

2.2多區域分級報警：區分輕微偏差（允許自適應調整）與嚴重缺陷（觸發停機警報）。

2.3以某汽車電子廠為例，SPI校準裝置使錫膏印刷不良率從8‰降至2‰以下，有效避免橋接短路風險。

3）回流焊爐溫控系統：溫度曲線的精準還原

回流焊爐的溫區波動超過±5℃即可能造成元器件損傷。專業校準裝置需包含：

3.1熱電偶矩陣傳感器：實時采集各溫區數據，生成三維溫度分布圖；

3.2PID閉環控制算法：根據PCB板材厚度、元件密度動態調節加熱功率。

3.3行業調研顯示，采用多通道爐溫校準系統的產線，焊接空洞率可減少42%，顯著提升可靠性。

4）AOI光學檢測儀：全流程質量追溯

AOI（自動光學檢測）校準裝置通過多光譜掃描，覆蓋焊點形態、元器件極性等20+檢測維度。其特色功能包括：

4.1 深度學習模型訓練：針對新型異形元件（如LGA、POP封裝）定制檢測邏輯；

4.2 SPC過程統計分析：自動生成CPK、PPM等質量報告，支持MES系統數據聯動。

4.3 實測表明AOI校準，可使SMT貼片加工廠返修成本降低60%。

二、硬件校準裝置：精準定位的物理基石

1. 自動尺寸適應校準裝置

現代SMT貼片加工產線標配的自動校準裝置，核心在于解決多品種、小批量生產的柔性需求。此類裝置通常包含：

1.1 智能傳感系統：高靈敏度位置傳感器實時檢測PCB板位置，結合調整組件自動匹配不同尺寸的電路板。

1.2 動態限位結構：通過氣缸驅動限位擋板，結合壓力檢測組件（如壓力傳感器與彈簧系統），確保不同寬度PCB精準居中定位，誤差控制在±0.02mm內。

1.3 自適應壓緊機構：例如專利設計的“L形擋板+微調蝸桿”組合，可對0.8mm至5.0mm厚度的PCB實現無損壓緊。

1.4 某電源模塊生產廠引入該裝置后，產品切換時間從15分鐘縮短至90秒，不同尺寸PCB的貼裝偏移率下降至0.01%以下。

2. 智能上料防錯校準裝置

物料上料錯誤是SMT貼片加工中的主要人為失誤源。新一代防錯裝置通過三重校驗機制規避風險：

2.1 PDA掃碼系統：綁定物料盤二維碼與貼片機站位信息，自動比對BOM數據。

2.2 工位狀態指示燈：采用紅綠燈實時提示正確上料位置，錯誤時觸發聲光報警。

2.3 數據追溯模塊：通過藍牙將操作日志同步至MES系統，實現物料批次精確追溯。

3. 坐標校準機構

針對高精度IC芯片貼裝需求，坐標校準機構成為SMT貼片加工的關鍵裝備：

3.1 激光定位滑臺：絲桿驅動推板配合刻度標尺，實現貼裝位置的微米級調整（±5μm）。

3.2 多軸聯動系統：X/Y/Z三軸協同控制，校正BGA芯片的共面性與貼裝壓力。

3.3 熱補償模塊：消除環境溫度波動導致的機械形變，確保25±3℃工況下精度穩定。

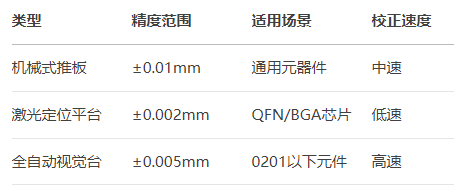

3.4 表：主流坐標校準機構性能對比圖

三、軟件與系統：智能校正的神經中樞

1. 機器視覺校正系統

在高偳SMT貼片加工產線中，視覺系統如同設備的“眼睛”：

1.1 雙光源成像技術：前光識別元件外形，背光檢測引腳共面性，可辨識01005元件（0.4×0.2mm）的極性標識。

1.2 實時動態補償：通過比對PCB基準點（Fiducial Mark）與設計坐標，自動修正貼裝偏移。

1.3 深度學習算法：建立元件特征庫，對引腳變形、錫膏異常等自動分類預警。

1.4 某汽車電子廠應用后，QFP芯片的貼裝角度誤差從±1.2°降至±0.3°，虛焊率下降60%。

2. 激光對位校正系統

針對HDI板與芯片級封裝（CSP），激光系統提供更高層級的精度保障：

2.1 多點掃描定位：在PCB四角及中心設置5-8個激光監測點，構建三維坐標模型。

2.2 熱變形補償：實時監測板溫并調整貼裝坐標，消除回流焊導致的形變誤差。

2.3 納米級分辨率：0.1μm級激光干涉儀校準貼片機運動導軌，確保X/Y軸重復定位精度≤±0.005mm。

3. 自動補償與閉環系統

智能工廠的SMT貼片加工線已實現全流程閉環控制：

3.1 環境自適應模塊：溫濕度傳感器聯動空調系統，保持車間23±3℃/45-65%RH的穩定環境。

3.2 動態壓力反饋：Z軸壓力傳感器根據元件重量自動調整貼裝力度（0402元件：0.5-1N；BGA：2-3N）。

3.3 CPK過程能力監控：實時統計貼裝偏移數據，自動調整設備參數使CPK值穩定≥1.33。

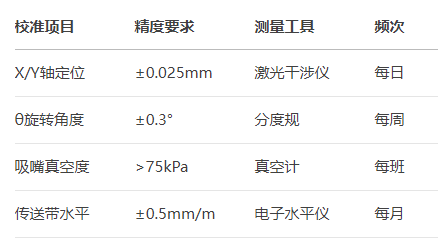

3.4表：SMT貼片加工關鍵校準參數標準

四、工藝流程中的校準實施

1. 貼裝前校準流程

專業SMT貼片加工廠嚴格執行四級校準：

1.1. 機器零點校準：校正星軸零點與PCB傳送坐標，消除機械累積誤差。

1.2. 光學系統標定：清潔鏡頭與光源，調整識別參數使Mark點識別誤差≤±0.01mm。

1.3. 供料器精度校驗：校準送料臺起止位置，確保0201元件供料偏差<0.1mm。

1.4. 吸嘴交換器測試：驗證8小時內吸嘴更換成功率達100%。

2. 貼裝過程動態校準

在連續生產中實施實時質量防火墻：

2.1 增強元件設置（ECS）：通過攝像頭捕捉元件圖像，自動計算X/Y/Q偏移量并修正數據庫。

2.2 SPI-AOI聯動：錫膏檢測數據實時反饋至貼片機，調整QFN器件下壓量。

2.3 首件確認機制：每批次首塊PCB執行100%元件參數驗證，鎖定合格區間。

3. 回流焊后校準追溯

形成質量閉環的SMT貼片加工需向后延伸：

3.1 BGA空洞率分析：X-Ray檢測數據關聯返修站坐標，自動生成溫度曲線優化方案。

3.2 焊點形態學習：AOI系統記錄良品焊點輪廓，建立動態驗收標準。

3.3 追溯系統建設：綁定鋼網ID/錫膏批次/設備參數，數據保存周期≥產品壽命×2。

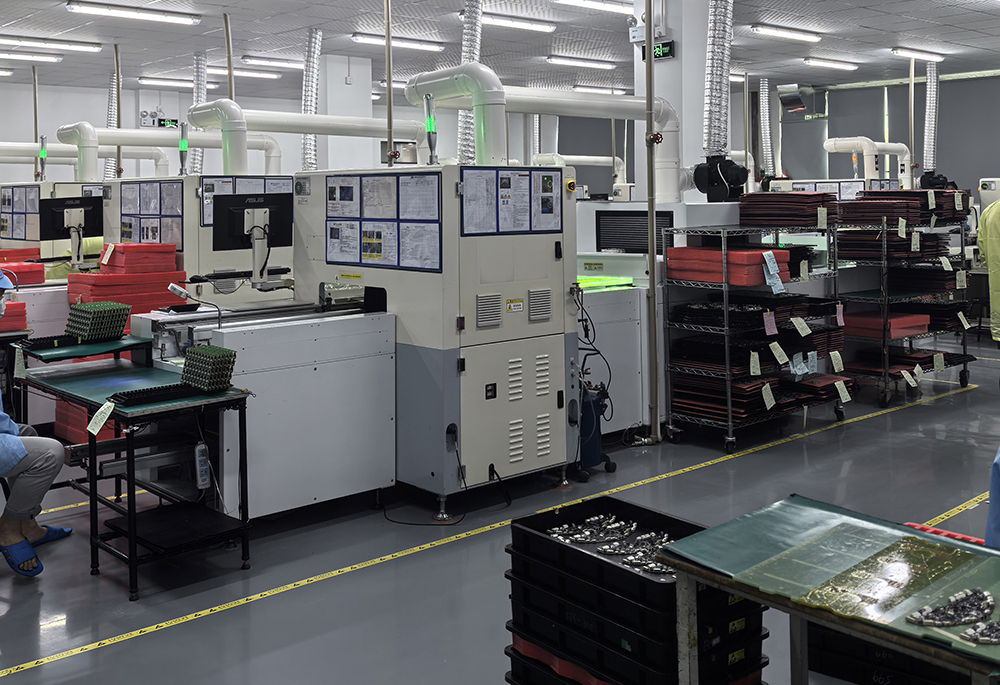

smt貼片加工廠校準裝置圖

五、SMT貼片加工校準的核心意義

在SMT貼片加工流程中，校準不僅是設備維護的常規操作，更是保障產品質量的基石。以貼片機為例，其定位精度誤差若超過±0.01mm，可能導致元器件偏移、虛焊等問題，直接影響PCB板的電氣性能。而SPI（錫膏檢測儀）的校準則能精準識別錫膏印刷厚度與體積偏差，避免因錫膏不足或過多引發的焊接缺陷。可以說，SMT貼片加工廠的校準裝置是貫穿生產全流程的質量“守門人”。

六、校準技術的智能化演進與行業趨勢

2025年當前SMT貼片加工校準正朝著智能化、集成化方向發展：

1）數字孿生應用：在虛擬環境中預演貼裝過程，提前生成補償參數，減少實物調試損失。

2）自學習視覺系統：基于深度學習的AOI系統誤報率降至1%以下，實現真正零缺陷生產。

3）納米級激光干涉：0.001mm級校準精度支持01005元件穩定貼裝，突破物理極限。

4）5G+工業互聯網融合：通過邊緣計算實現校準數據實時上傳云端，支持遠程診斷與預測性維護。

5）數字孿生技術應用：在虛擬環境中模擬設備校準效果，縮短現場調試周期。

6）綠色校準方案：采用低功耗傳感器與太陽能供電系統，助力碳中和目標。

7）以長三角某智能工廠為例，其部署的AIoT校準平臺將設備OEE（綜合效率）提升至92%，遠超行業平均水平。

七、選擇校準服務商的關鍵考量

對于SMT貼片加工廠而言，校準裝置的選擇需綜合評估：

1）技術適配性：是否支持新型封裝（如Chiplet、3D堆疊）的檢測需求；

2）服務響應速度：能否提供4小時現場應急校準服務；

3）成本可控性：是否提供按次付費的靈活合作模式。

在高偳電子制造領域，SMT貼片加工的競爭本質是精度的競爭。從基礎的尺寸自適應裝置，到智能視覺系統、激光對位系統，再到閉環自動補償系統，每一層級的校準技術都在為產品質量構筑堅實屏障。當您選擇SMT貼片加工合作伙伴時，其校準能力配置就是衡量專業度的金標準，因為精準所以可靠；因為可靠所以卓樾。

八、百千成：您的SMT貼片加工品質伙伴

深耕電子制造領域15年，百千成公司憑借全鏈條校準解決方案，已為華為、大疆等200+企業提供高精度SMT貼片加工服務。我們配備德國進口SPI、日本ASYS AOI等頂級校準設備，承諾：

1）貼片精度≤±0.008mm（Cpk≥1.67）。

2）72小時快速打樣，支持深圳及周邊地區緊急訂單。

3）免費提供設備校準狀態診斷報告。

4）立即聯系我們，獲取專屬SMT貼片加工報價，搶占2025年智能硬件市場先機！

無論是貼片機、SPI還是回流焊爐的校準優化，都需要以數據驅動為核心，構建全生命周期管理體系。選擇百千成您獲得的不僅是高精度加工服務，更是邁向工業4.0的可靠伙伴。

smt貼片加工廠生產流程圖

smt貼片加工廠校準裝置有哪些？AOI檢測儀與X-RAY檢測儀是SMT質量控制的核心校準設備。AOI通過高分辨率攝像頭與算法庫校準，可識別小0.1mm的焊點缺陷；X-RAY檢測儀采用幾何校正與灰度補償技術，能精準檢測BGA焊球空洞率。兩者均需定期用標準模板進行像素校準，確保檢測誤判率低于3%。
