smt貼片加工首件檢驗步驟有哪些？

首件檢驗是SMT質量控制的核心環節，生產前需完成三方資料核對與設備調試（如回流焊溫度曲線），貼片后優先進行LCR量測或AOI檢測，快速篩查電阻、電容值及外觀缺陷，對于復雜板，采用飛針測試或ICT在線測試，檢查短路、空焊等電氣問題，本文將深度剖析smt貼片加工首件檢驗步驟有哪些？為電子制造從業者提供可落地的質量控制方案。

smt貼片加工首件檢驗圖

一、SMT貼片加工首件檢驗的黃金八步

一次完整、專業的SMT貼片加工首件檢驗，通常遵循以下核心步驟：

1）文件齊套與準備：這是基石。檢驗員必需確保手頭擁有完整且新版本的文件包：

1.1客戶工程文件包：包括Gerber文件、坐標文件、BOM清單、裝配圖、特殊工藝要求等。

1.2內部工藝文件： SMT程序文件（印刷、貼裝、回流焊Profile）、鋼網開孔設計圖、檢驗標準（通常基于IPC-A-610等國際標準）。

1.3首件檢驗報告模板： 標準化的記錄表格，確保檢驗項目無遺漏。

1.4待檢首件板： 必需是產線按正常流程生產出來的第壹塊或前幾塊板（通常取前3-5塊）。

2）物料核對：這是杜絕錯料風險的第壹關。

2.1逐一比對：使用放大鏡或顯微鏡，對照BOM和裝配圖，逐個位置核對元件的位號、物料編碼、規格型號、品牌/廠商代碼。重點檢查IC、連接器、極性元件（二極管、鉭電容、電解電容）、異形元件等。

2.2實物與標準件比對：對于關鍵或易混淆物料，需與經過認證的標準件進行外觀比對。

2.3批次追溯：記錄關鍵元器件（特別是IC、晶振等）的生產批次號，確保可追溯性。

2.4來料確認與基準建立

2.4.1.PCB外觀檢查：使用3D AOI設備檢測板厚公差（±0.05mm）、翹曲度（≤0.75mm/m）。

2.4.2.錫膏印刷檢測：SPI設備測量濕膜厚度（鋼網開口100μm時標準值為80±10μm） 。

2.4.3.元器件批次驗證：核對供應商批次碼與來料標簽一致性。

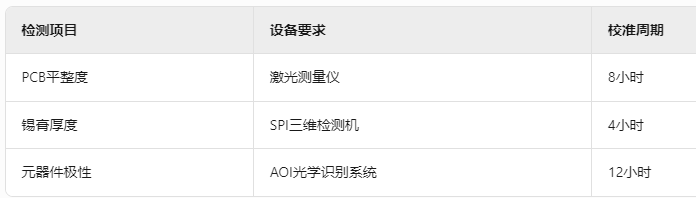

2.4.4.檢驗工具配置清單

3）錫膏印刷質量檢驗：

3.1設備檢驗（艏選）： 若產線配備在線錫膏檢測儀（SPI），調取其檢測的首件板的印刷結果報告。重點關注焊膏體積、面積、高度、偏移量、橋連、漏印等關鍵參數是否在預設規格限內。SPI提供客觀、量化的數據。

3.2人工檢驗（無SPI時）： 使用高倍放大鏡或顯微鏡，人工檢查焊盤上的錫膏是否：

3.2.1覆蓋完整焊盤，無偏移、拉尖、凹陷。

3.2.2厚度均勻一致（可通過測量錫膏厚度實現）。

3.2.3無橋連（相鄰焊盤間錫膏連接）、無漏印、無污染。

3.2.4鋼網底部擦拭干凈，無堵塞導致的少錫。

4）元件貼裝精度檢驗：

4.1位置與極性：這是核心。依據坐標文件和裝配圖：

4.1.1檢查所有元件是否貼裝在正確的位號位置。

4.1.2極性元件方向是重中之重：二極管陰極/陽極、鉭電容正極標識、電解電容負極標識、IC的1腳標記、連接器的卡口方向等，必需100%符合圖紙要求。方向錯誤是首檢常見也嚴重的失效模式之一。

4.1.3檢查元件是否存在偏移、立碑、側立、翻轉、漏貼 等缺陷。

4.1.4檢查多引腳器件（如QFP、BGA）的引腳是否與焊盤良好對應，無整體偏移或旋轉。

4.2壓力與貼裝狀態： 檢查元件是否被貼裝頭穩定、平整地放置在錫膏上，無彈起、浮高現象。尤其關注大型或重型元件。

4.3貼片機參數調校

4.3.1.吸嘴壓力校準：針對0201元件需調整至0.03N±5%。

4.3.2.貼裝速度匹配：高速模式（0.15s/點）與高精度模式（0.25s/點）的切換閾值。

4.3.3.真空度監測：真空泵工作壓力維持在-60kPa至-80kPa區間。

4.3.4.典型貼裝誤差修正案例：某LED顯示屏項目因吸嘴磨損導致0.5mm間距IC元件偏移，通過實時監測貼裝頭Z軸振動值（正常范圍≤5μm），及時更換耗材避免了整批報廢。

5）首件產品全尺寸測量

采用Keyence VHX-900F超景深顯微鏡進行：

5.1.焊點形態分析：焊料潤濕角需滿足35°-55°標準

5.2.元件共面性檢測：使用PRONIX平面度測試儀，標準≤0.1mm/m2

5.3.機械應力測試：對QFP封裝器件進行3次250g沖擊試驗

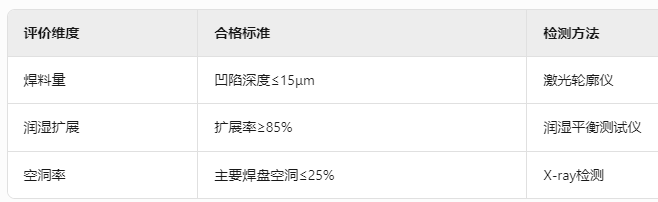

5.4焊點質量評價矩陣

5.5電氣性能驗證

搭建專用測試平臺進行：

5.6.導通測試：使用飛針測試儀，小間距檢測能力達0.15mm

5.7.絕緣測試：施加500VDC電壓持續1分鐘

5.8.功能測試：模擬終端客戶工況進行72小時老化測試

5.9.典型故障波形分析：在某工控主板項目中，首件檢驗發現時鐘信號上升沿異常（實測1.2ns＞標準1.0ns），溯源發現晶振負載電容偏差導致，及時更換物料挽回損失。

6. 回流焊接后外觀檢驗：

回流焊接前檢查：在回流焊之前，對貼裝好的首件板進行一次快速目視復查，確認在貼裝后到進入回流爐前這段時間內，沒有發生元件移位、掉落或污染。此步驟可快速攔截部分可避免的焊接后不良。

6.1經過回流爐后，焊點形成，檢驗進入更深入的階段：

6.2焊點質量（核心）：嚴格按照IPC-A-610標準（或客戶指定標準）檢查焊點：

6.3潤濕性：焊錫是否良好地鋪展在元件引腳和PCB焊盤上，形成光滑的彎月面？是否存在潤濕不良、半潤濕、不潤濕？

6.4焊錫量：焊點是否飽滿？有無少錫、虛焊、錫裂？有無多錫、錫球、錫珠？

6.5橋連：相鄰引腳或焊盤之間是否有錫連接形成短路？

6.6立碑/移位：回流后小尺寸兩端元件（如0201, 0402電阻電容）是否因兩端張力不平衡而一端翹起（立碑）？元件位置是否在回流過程中發生偏移？

6.7元件本體損傷： 檢查元件在高溫回流后是否有開裂、變色、起泡等損傷。

6.8 PCB狀態： 檢查PCB是否有變色、起泡、分層等過熱損傷。

6.9極性再確認： 回流后元件位置相對固定，再次確認所有極性元件的方向是否正確。

6.10.殘留物檢查： 檢查助焊劑殘留物的狀態（根據清潔度要求判斷是否可接受）。

7. 自動化光學檢驗：

7.1設備檢驗（強烈推薦）： 將首件板通過AOI設備進行全自動掃描檢測。AOI基于預設的程序，利用高清攝像頭從不同角度拍照，通過圖像算法自動比對檢測：

7.1.1元件存在性（缺件）

7.1.2元件極性/方向

7.1.3元件偏移

7.1.4焊點缺陷（少錫、多錫、橋連、虛焊等）

7.1.5元件本體損傷（破損、開裂）

7.1.6異物、污染

7.2程序調試與驗證： 首件檢驗是AOI程序調試和驗證的時機。檢驗員需仔細復核AOI報錯點，判斷是真實缺陷還是誤報。根據首件結果優化AOI的檢測算法、參數和邊界條件，確保其在后續批量生產中既能有效捕捉缺陷，又能控制誤報率。

8. 電氣性能測試（如適用 - Functional Test/ICT/FCT）：

對于功能要求明確或結構復雜的PCBA，首件檢驗還需包含初步的電氣驗證：

8.1上電測試： 在基本的安全電壓下通電，觀察是否有短路、冒煙、元件過熱等明顯異常。

8.2在線測試： 如果具備夾具，進行ICT測試，驗證元件的焊接連通性（開路、短路）、元件值（電阻、電容值）是否在容差范圍內，以及二極管、三極管等簡單器件的極性/功能。

8.3功能測試： 模擬產品實際工作環境，對PCBA進行基本功能驗證（如指示燈亮、按鍵響應、通信握手等）。這能發現一些焊接和裝配無法直接發現的深層問題（如固件加載、時鐘信號）。

7.4關鍵信號測量： 使用示波器、萬用表等工具，測量電源電壓、復位信號、時鐘頻率等關鍵點信號是否符合設計預期。

9. 記錄、判定與批準：

9.1詳實記錄： 將以上所有步驟的檢查結果（包括實測數據、照片、AOI/SPI報告截圖、測試數據等）清晰、完整地填寫在《首件檢驗報告》中。任何發現的不符合項必需明確記錄其位置、現象描述、判定依據（如違反IPC-A-610哪一條款）。

9.2客觀判定： 基于檢驗標準和客戶要求，對首件板進行綜合判定：

9.2.1合格： 所有檢驗項目均符合要求，可放行批量生產。

9.2.2有條件合格： 存在輕微、可接受且不影響功能可靠性的偏差（需明確記錄并獲得相關方認可）。

9.2.3不合格： 存在關鍵缺陷（如錯料、極性反、嚴重焊接不良、功能失效）或多項主要缺陷。必需停線分析原因，實施糾正措施（如調整程序、更換物料、維修設備），并重新生產首件進行檢驗，直至合格。

9.3多方簽署批準： 首件檢驗報告通常需要SMT工程師、品質工程師（QE），有時還需要客戶代表或項目經理的共同審核和簽字批準，方能正式生效，作為批量生產的依據。

二、首件檢驗的關鍵成功要素與常見挑戰

1）人的因素：檢驗員的技能、經驗、責任心和專注度至關重要。持續培訓（IPC標準、元件識別、缺陷判定）不可或缺。

2標準的統一：清晰、可操作、且團隊內部統一的檢驗標準（基于IPC）是避免爭議的基礎。客戶有特殊要求時，需提前明確并納入標準。

3工具的賦能：合理運用放大鏡、顯微鏡、SPI、AOI、X-Ray（用于檢查BGA底部焊點）、電測設備等工具，能顯著提升檢驗效率和準確性。

4溝通的橋梁：檢驗過程中發現的任何疑問或異常，必需及時、準確地反饋給生產、工程、物料、質量等相關部門，快速響應解決。

5記錄的嚴謹：詳盡、清晰、可追溯的記錄不僅是判定依據，更是后續問題分析和持續改進的寶貴財富。

6挑戰：時間壓力（生產等首檢）、復雜高密板檢驗難度大（如01005元件、0.4mm pitch BGA）、標準理解差異、新物料/新工藝的未知風險等。

三、首件檢驗在SMT貼片加工中的戰略價值

一次成功的SMT貼片加工首件檢驗，其價值遠超攔截一塊不良板：

1）風險前置，成本節約：在投入大批量生產前發現并解決問題，避免了可能產生的巨額報廢、返工、客戶投訴和信譽損失。質量是成本的路徑。

2）工藝優化窗口：首檢數據是評估和微調印刷參數、貼裝精度、回流焊溫度曲線的直接反饋，為穩定生產奠定基礎。

3）檢驗基準的建立：合格的首件板是后續生產過程中在線檢驗（SPI, AOI）和檢驗的金標準。

4）供應鏈質量反饋：首檢中發現的來料問題（如元件氧化、PCB不良），是推動供應商改進的有力證據。

5）團隊協作的演練：首檢過程有效促進了工程、生產、質量、物料等部門的協同合作。

6）客戶信任的基石：嚴謹的首檢流程和報告，是向客戶展示專業性與質量承諾的證明，增強客戶信心。

四、首件檢驗——SMT貼片加工卓越品質的永恒起點

首件檢驗這個看似傳統的環節，在智能制造的大潮中，其重要性非但沒有減弱，反而因其在預防性質量控制、風險前置、工藝優化和建立可追溯基準中的核心作用，成為現代SMT貼片加工廠不可或缺的核心競爭力。

將首件檢驗視為一項必需投入、必需嚴謹執行、必需持續優化的戰略性工作，而非簡單的流程障礙，是每一個追求卓越的電子制造企業的明智選擇。只有筑牢首件檢驗這道品質長城，才能確保每一塊從SMT貼片加工線下線的PCBA，都承載著可靠性與信任，贏得市場的認可與尊重。

smt貼片加工首件檢驗圖

五、首件檢驗：SMT貼片加工品質的定海神針

首件檢驗并非簡單的看一看，在SMT貼片加工領域，它是一套嚴謹、系統、基于數據和標準的驗證流程，目標直指：

1）工藝驗證：確認錫膏印刷、元件貼裝、回流焊接等所有SMT工序參數設置是否合適，設備運行是否穩定。

2）來料符合性：檢查實際使用的PCB板材、元器件（電阻、電容、IC等）、錫膏等是否完全符合BOM（物料清單）和工程圖紙要求。

3）設計可制造性（DFM）復核： 提前暴露設計文件中可能存在的、在試產階段未發現的制造隱患或風險點。

4）檢驗標準統一：為后續批量生產的在線檢驗（如AOI、SPI）和檢驗提供明確、統一的判定基準。

六、SMT首件檢驗為什么必需100%執行？

在深圳某知名通信設備制造商的產線改造案例中，我們發現：實施標準化首件檢驗流程后，貼片良率從92.3%提升至99.7%，單線月產能增加15%。這組數據印證了IPC-A-610E標準的核心觀點——首件檢驗是預防批量性質量事故的關鍵控制點。

1. 首件檢驗的三大核心作用

工藝參數校準基準：通過對比標準樣板與首件產品，驗證貼片機Z軸壓力（需控制在0.02-0.08N）、回流焊溫度曲線（±5℃精度）等關鍵參數 。

物料追溯體系啟動：建立包含錫膏型號（如Alpha OM-340）、PCB版本號（如A202309B）的數字化檔案。

異常響應時間縮短：某汽車電子廠實測數據顯示，有效首檢可使異常處理時效縮短67%。

2. 行業典型質量問題圖譜

2.1根據IPC統計，SMT首件檢驗可有效攔截：

2.2元器件錯件（占不良率31%）。

2.3焊膏印刷缺陷（占28%）。

2.4元件偏移超標（占19%）。

2.5錫橋短路（占12%）。

2.6其他（占10%）。

七、智能檢驗系統應用

1）AI視覺檢測系統部署

某ODM大廠導入深度學習檢測系統后：

1.1元件極性誤判率下降82%。

1.2檢測速度提升至12,000CPH。

1.3樣本訓練數據量達50萬組。

1.4系統架構拓撲圖。

2）數字孿生質量預控

通過西門子MCD軟件建立虛擬產線模型：

2.1預測錫膏印刷缺陷發生率。

2.2優化貼裝路徑規劃。

2.3模擬環境應力影響。

八、百千成SMT貼片加工服務優勢

作為深耕電子制造領域15年的國家級高新技術企業，百千成在深圳設有3個十萬級無塵車間，我們的技術承諾：

1. 支持01005元件貼裝。

2. 實現0.3mm間距BGA焊接。

3. 提供ICT/FCT在線測試。

4. 72小時快速打樣服務。

在智能硬件迭代加速的產業背景下，SMT首件檢驗已從質量控制環節升級為價值創造節點。通過構建設備參數-工藝標準-數據反饋的閉環體系，企業可將質量成本降低40%以上。百千成將繼續以精密制造為核心，為全球客戶提供符合MIL-STD-883標準的電子制造解決方案。

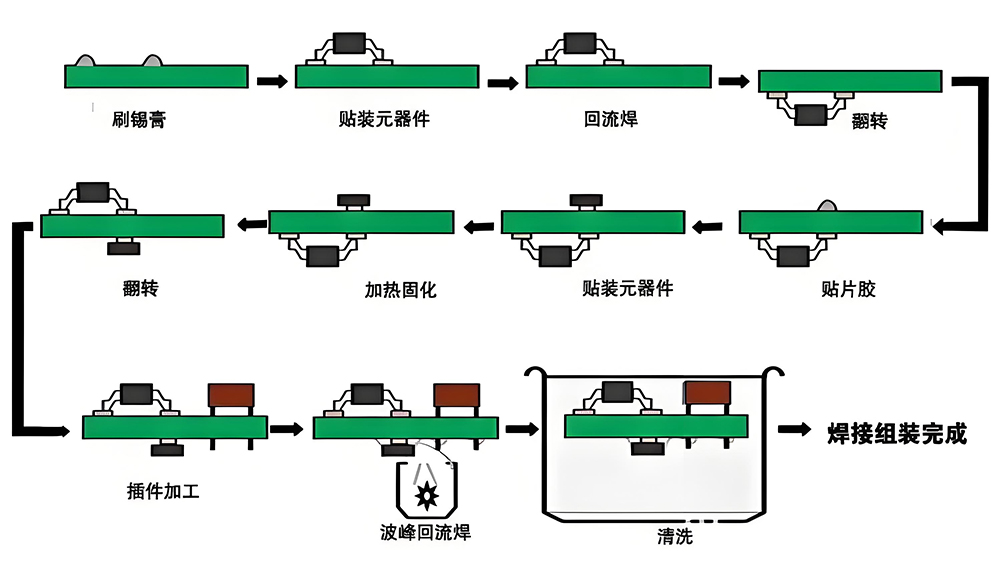

smt貼片加工首件檢驗步驟圖

smt貼片加工首件檢驗步驟有哪些？SMT貼片加工首件檢驗需遵循嚴謹流程，首先由生產、工程、品質部門聯合確認資料（如BOM、工藝文件）準確性，接著檢查PCB清潔度與平整度，測試鋼網及印刷參數，確保錫膏印刷均勻，貼裝前需核對元器件型號、方向及共面性，貼裝后進行AOI光學檢測，識別錯件、偏移等問題。
