pcba加工常見不良原因分析及解決方案

PCBA加工中的常見問題涉及焊接、元器件和PCB板等多個方面，這些問題不僅會影響產品的質量和性能，還可能導致生產成本的增加和生產周期的延長，因此深入剖析pcba加工常見不良原因分析及解決方案，并探尋有效的解決方法具有極為重要的意義。

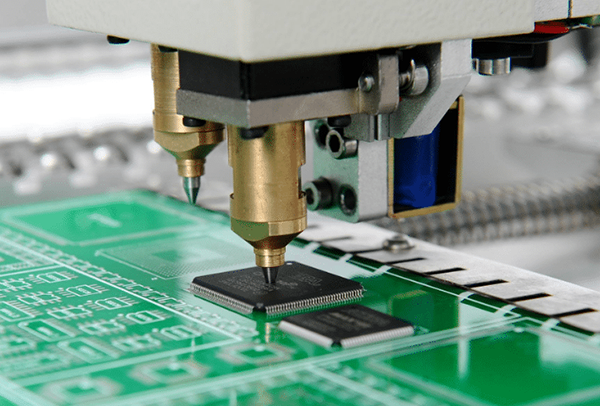

（一）、PCBA加工中的常見不良現象

通過對這些不良原因的深入分析和了解，可以采取相應的預防措施和改進方法，來有效地減少不良品的產生，提高PCBA產品的質量和可靠性。

一、焊接缺陷

1）虛焊

虛焊是PCBA加工中較為常見的焊接缺陷之一。它指的是在焊接過程中，焊點表面看似正常，但實際上并未形成良好的電氣連接，導致焊點處的電阻增大，信號傳輸不穩定，嚴重時甚至會使電路完全不通。

1.1 虛焊原因分析：

- 焊錫質量不佳：焊錫的純度不夠、雜質含量過高或者助焊劑的活性不足等，都可能影響焊錫的潤濕性和擴展性，從而難以形成牢固的焊點。如當焊錫中的雜質過多時，可能會阻礙焊錫與被焊接表面的接觸，導致虛焊的產生。

- 焊接溫度不當：如果焊接溫度過高，會使焊錫迅速熔化并揮發，無法充分填充焊點；而溫度過低，則會導致焊錫無法達到良好的熔融狀態，不能有效地潤濕被焊接表面。如在手工焊接時，如果電烙鐵的溫度設置不合理，就容易出現虛焊的情況。

- 焊接時間不足：焊接時間的長短直接影響到焊點的成型質量。時間過短，焊錫來不及充分擴散和潤濕就被冷卻凝固，容易形成虛焊；時間過長，則可能會導致元器件過熱損壞或焊點外觀不佳。

- 被焊接表面不清潔：元器件引腳或PCB焊盤上的油污、氧化層、灰塵等雜質，會阻止焊錫與被焊接表面的直接接觸，降低焊錫的潤濕性，進而引發虛焊。如在生產過程中，如果PCB板存放環境不佳，表面沾染了灰塵和油污，而又未進行徹底的清洗，就很容易出現虛焊現象。

1.2 虛焊解決方案：

- 精確控制焊接溫度和時間，確保焊錫充分熔化并滲透到焊盤中。

- 優化焊盤設計，確保焊盤尺寸適中，易于焊接。

- 調整焊接工藝參數，以達到最佳焊接效果，減少焊接缺陷。

2）立碑

立碑現象是指在回流焊過程中，某些貼片元件的一端翹起，脫離焊盤，像墓碑一樣直立在PCB板上。這種現象不僅影響焊點的外觀質量，還會降低焊點的機械強度和電氣性能，嚴重時會導致元件脫落或電路開路。

2.1 立碑原因分析：

- 元件兩端受熱不均勻：在回流焊過程中，如果加熱方式不合理或者元件布局不當，使得元件兩端的溫度差異較大，就會產生熱應力不平衡。如當元件的一端先受到高溫加熱而另一端還未達到足夠溫度時，先受熱的一端會因熱膨脹而產生向上的應力，導致元件立碑。

- 焊盤設計不合理：焊盤的大小、形狀和間距等設計參數對元件的焊接效果有重要影響。如果焊盤尺寸過小，與元件引腳之間的接觸面積不足，會增加焊接難度，容易導致立碑現象的發生；而焊盤間距過大或過小，也會影響焊膏的印刷和焊接質量，增加立碑的風險。

- 焊膏印刷質量差：焊膏的印刷厚度不均勻、偏移或橋接等問題，都會影響元件在焊接過程中的定位和固定。如當焊膏印刷厚度偏厚時，在回流焊過程中，由于焊膏熔化后的張力作用，容易使元件發生位移甚至立碑。

2.2 立碑解決方法：

- 優化焊接工藝，確保元件兩端受熱均勻，例如調整回流焊爐的溫度曲線，使不同部位的溫度差異控制在合理范圍內。

- 改進焊盤設計，合理規劃焊盤的大小、形狀和間距，提高焊接的穩定性。

- 使用高精度的貼片設備，并定期進行校準和維護，確保貼片的準確性和穩定性。

- 加強錫膏印刷工藝的控制，保證錫膏的印刷質量，如采用合適的模板厚度、刮刀角度和速度等。

3）連錫

連錫是指兩個或多個相鄰的焊點之間意外連接在一起，形成短路的現象。這會導致電路的功能異常，嚴重的連錫可能會燒毀元器件，給產品帶來致命的質量問題。

3.1 連錫原因分析：

- 焊錫量過多：在焊接過程中，如果焊錫的使用量超過了正常范圍，就容易在相鄰的焊點之間形成多余的焊錫橋接。這可能是由于焊錫絲的送進量過大、焊膏印刷厚度過厚或者焊接時間過長等原因導致的。如在使用波峰焊時，如果波峰的高度設置過高或者焊接速度過慢，就容易造成焊錫在PCB板上堆積過多，從而引發連錫現象。

- PCB設計缺陷：PCB板的布線設計不合理，如焊盤間距過小、走線過于密集等，會增加連錫的風險。在焊接過程中，焊錫容易在這些狹窄的空間內流動擴散，導致相鄰焊點之間的短路連接。此外PCB板的阻焊層如果出現破損或脫落，也會使焊錫容易附著在不應焊接的區域，引發連錫問題。

- 焊接設備故障：焊接設備的參數設置不準確、加熱系統不穩定或者噴嘴堵塞等問題，都可能導致焊接過程中的異常情況發生，進而引起連錫。如波峰焊機的波峰高度不一致、溫度波動過大或者傳送帶速度不均勻等，都會影響焊接質量，增加連錫的可能性。

3.2 連錫解決方案：

- 嚴格控制焊錫的使用量，采用適當的焊接工藝和工具，如使用高精度的錫膏印刷機或焊錫分配器，確保焊錫量的一致性和準確性。

- 優化PCB設計，合理布局焊盤和線路，增大焊盤間距，避免線路過于密集。

- 定期檢查和維護焊接設備，確保設備的正常運行和參數的準確性。

二、元器件相關問題

1）元器件損壞

元器件在PCBA加工過程中可能會出現各種形式的損壞，如破裂、變形、燒焦、內部斷路或短路等。這些損壞的元器件不僅無法正常工作，還可能會影響到整個電路的性能和可靠性。

1.1 原因分析：

- 運輸和儲存不當：在元器件的運輸和儲存過程中，如果受到劇烈的震動、碰撞、潮濕或高溫等不良條件的影響，就容易導致元器件的內部結構受損或性能發生變化。如靜電敏感元器件在沒有采取有效的防靜電措施的情況下進行運輸和儲存，可能會被靜電擊穿損壞；又如一些陶瓷電容在受到過度的機械應力時，可能會出現裂紋或斷裂。

- 生產工藝問題：在PCBA的生產過程中，如貼片、焊接、清洗等環節的操作不當，也可能會對元器件造成損壞。如在貼片過程中，如果吸嘴的負壓過大或貼裝位置不準確，可能會使元器件的引腳彎曲或折斷；在焊接過程中，如果焊接溫度過高或時間過長，可能會使元器件過熱燒壞；而在清洗過程中，如果使用的清洗劑不合適或清洗力度過大，可能會腐蝕元器件的表面或損壞其密封結構。

- 元器件本身質量問題：部分元器件在生產制造過程中可能存在先天性的質量缺陷，如材料瑕疵、工藝缺陷等。這些問題可能在正常使用條件下不會立即顯現出來，但在PCBA加工過程中的某些特定環節或條件下，就會暴露出來，導致元器件的損壞。

1.2 解決方法：

- 加強元器件在運輸和儲存過程中的保護措施，使用合適的包裝材料和防護設備，控制儲存環境的溫濕度和靜電等條件。

- 優化生產工藝，制定正確的操作規范和流程，加強對生產設備的維護和管理，提高操作人員的技能和素質。

- 嚴格把控元器件的采購渠道，選擇正規的供應商，并進行嚴格的質量檢驗和篩選。

2）元器件錯件

元器件錯件是指在PCBA加工過程中，使用了錯誤的元器件型號或規格，導致電路的功能不符合設計要求。這種情況通常是由于物料管理不善、操作失誤或標識不清等原因造成的。

2.1 原因分析：

- 物料管理混亂：在電子元器件的采購、入庫、領用和存放過程中，如果沒有建立完善的管理制度和流程，就容易出現物料混淆、標識不清等問題。如不同型號但外觀相似的元器件沒有明確的區分標識，或者在物料搬運過程中發生了錯誤放置，都有可能導致在生產過程中誤取元器件。

- 操作人員失誤：生產操作人員在進行元器件貼裝或插裝時，如果沒有仔細核對元器件的型號、規格和極性等信息，就可能會出現貼錯或插錯元器件的情況。特別是在大規模生產中，操作人員的疲勞、注意力不集中等因素都會增加這種失誤的發生概率。

- 首件檢驗和過程檢驗不嚴格：在PCBA加工過程中，首件檢驗和過程檢驗是確保產品質量的重要環節。如果首件檢驗沒有認真執行或者過程檢驗的頻率過低、方法不當，就不能及時發現和糾正元器件錯件的問題，從而導致大量的不合格品產生。

2.2 元器件錯件解決方法：

- 建立完善的物料管理制度，對物料進行清晰的標識和分類存放，采用先進的物料管理系統和防錯技術，如條形碼、二維碼識別等。

- 加強員工培訓，提高操作人員的責任心和工作認真程度，在生產過程中嚴格執行核對制度，確保每個元器件都正確安裝。

- 強化首件檢驗和過程檢驗的力度，增加檢驗的頻率和嚴格度，及時發現和解決元器件錯件問題。

三、PCB板問題

1）PCB板變形

PCB板的變形是指在加工過程中或加工后，PCB板的平整度超出了規定的范圍，出現彎曲、扭曲或翹曲等現象。這不僅會影響元器件的貼裝和焊接質量，還可能導致PCB板上的線路斷裂或短路，降低產品的可靠性和穩定性。

1.1 PCB板變形原因分析：

- 材料因素：PCB板的基材質量對其平整度有著重要影響。如果基材的玻璃纖維布和樹脂的比例不合理、板材的含水量過高或者板材內部的應力分布不均勻，都容易導致PCB板在使用過程中出現變形。如在一些潮濕的環境中使用含水量較高的PCB板，隨著水分的蒸發和板材的干燥收縮，就會引起板材的變形。

- 加工工藝問題：在PCB板的制造過程中，如切割、壓合、鉆孔等工序的操作不當或工藝參數不合理，都可能會使PCB板產生內應力，從而導致變形。如在多層PCB板的壓合過程中，如果壓力不均勻、溫度控制不當或者升溫降溫速度過快，就會在板材內部形成較大的應力，使PCB板在后續的使用過程中逐漸發生變形。

- 存儲和包裝不當：PCB板在存儲和包裝過程中，如果沒有采取合適的方式和措施，也可能會受到外力的作用而發生變形。如PCB板平放時堆疊層數過多、重量過大，或者在運輸過程中受到劇烈的震動和碰撞，都可能導致PCB板的變形。

1.2 PCB板變形解決方法：

- 選用優質的PCB板材，確保材料的質量和性能符合要求，控制板材的含水量和內部應力。

- 優化加工工藝，嚴格控制各工序的工藝參數，如切割時的刀具選擇和切割速度、壓合時的溫度和壓力、鉆孔時的鉆頭轉速和進給速度等，減少內應力的產生。

- 改進存儲和包裝方式，采用合適的包裝材料和結構，減少PCB板在存儲和運輸過程中的受力和變形。

2）PCB板線路問題

PCB板的線路問題是影響PCBA功能的關鍵因素之一，常見的線路問題包括開路、短路、線路寬度偏差、線路間距不符合要求等。這些問題可能是由于PCB設計錯誤、制造工藝缺陷或人為操作失誤等原因造成的。

2.1 原因分析：

- 設計失誤：在PCB設計階段，如果設計師對電路原理理解不深刻、設計經驗不足或者設計工具使用不當，就可能出現線路連接錯誤、布局不合理等問題。如在復雜的多層電路設計中，如果忽略了不同層的線路連通性或者信號完整性要求，就容易導致開路或短路現象的發生；又如，在設計高頻電路時，如果線路的長度和寬度沒有按照特定的要求進行匹配，就可能會影響信號的傳輸質量。

- 制造工藝缺陷：在PCB板的制造過程中，如光繪、蝕刻、電鍍等環節的操作不當或工藝參數控制不準確，都可能會影響線路的質量。如光繪精度不夠會導致線路圖像模糊不清，蝕刻過度或不足會使線路寬度出現偏差，電鍍孔壁粗糙或孔徑變小可能會影響金屬化孔的導電性能和可靠性，從而導致開路或短路問題的出現。

- 人為操作失誤：在PCB板的生產和檢驗過程中，操作人員的失誤也可能導致線路問題的產生。如在菲林制作過程中，如果曝光時間過長或過短、顯影液濃度不合適等，都會影響線路圖案的準確性；在PCB板的測試過程中，如果測試探針的位置不正確或者測試儀器的操作不當，可能會誤判線路的狀態，使有缺陷的產品流入下一道工序。

2.2 解決方法：

- 提高設計師的設計水平和能力，加強設計審核和驗證工作，確保PCB設計的合理性和準確性。

- 嚴格控制制造工藝參數，采用先進的生產設備和檢測儀器，提高線路制作的精度和質量。

- 加強對生產過程的管理和監控，提高操作人員的技能和責任心，嚴格按照操作規程進行操作，避免人為失誤。

（二）、PCBA加工不良原因分析

1. 設備因素

設備是PCBA加工的基礎，設備的精度和穩定性直接影響到加工質量。常見的設備因素包括貼片機精度不足、回流焊爐溫度不均勻、印刷機精度不足等。

- 貼片機精度不足：貼片機精度不足會導致元件移位或錯件，影響焊接質量。

- 回流焊爐溫度不均勻：回流焊爐溫度不均勻會導致焊接不良，如虛焊、冷焊等。

- 印刷機精度不足：印刷機精度不足會導致焊膏印刷不良，如焊膏量不足、焊膏偏移等。

2. 材料因素

材料是PCBA加工的關鍵，材料的質量直接影響到加工效果。常見的材料因素包括焊膏質量不合格、元件質量不合格、電路板質量不合格等。

- 焊膏質量不合格：焊膏質量不合格會導致焊接不良，如虛焊、冷焊、焊球等。

- 元件質量不合格：元件質量不合格會導致元件錯件或漏件，影響電路板的性能和可靠性。

- 電路板質量不合格：電路板質量不合格會導致焊接不良或電路板污染，影響電路板的電氣性能。

3. 工藝因素

工藝是PCBA加工的核心，工藝的合理性和穩定性直接影響到加工質量。常見的工藝因素包括焊接溫度不合適、焊接時間不足、焊膏印刷參數不合理等。

- 焊接溫度不合適：焊接溫度不合適會導致焊接不良，如虛焊、冷焊、焊球等。

- 焊接時間不足：焊接時間不足會導致焊接不良，如虛焊、冷焊等。

- 焊膏印刷參數不合理：焊膏印刷參數不合理會導致焊膏印刷不良，如焊膏量不足、焊膏偏移等。

4. 環境因素

環境是PCBA加工的重要條件，環境的潔凈度和溫濕度直接影響到加工質量。常見的環境因素包括生產環境不潔凈、溫濕度控制不當等。

- 生產環境不潔凈：生產環境不潔凈會導致電路板污染，如灰塵、油污等。

- 溫濕度控制不當：溫濕度控制不當會導致焊接不良或電路板污染，影響電路板的電氣性能。

PCBA加工涉及將各種電子元件，精確地安裝到印刷電路板上，并通過焊接等方式實現電氣連接。然而在實際的PCBA加工過程中，常常會出現各種不良現象，影響產品的質量和可靠性。

（三）、PCBA加工不良的解決方案

1. 設備優化

- 提高設備精度：定期校準和維護設備，確保貼片機、回流焊爐、印刷機等設備的精度和穩定性。

- 優化設備參數：根據實際生產情況，優化設備參數，如貼片機速度、回流焊爐溫度曲線、印刷機壓力等。

2. 材料控制

- 嚴格材料檢驗：對焊膏、元件、電路板等材料進行嚴格檢驗，確保材料質量合格。

- 優化材料選擇：根據實際生產需求，選擇合適的焊膏、元件、電路板等材料，確保材料性能符合要求。

3. 工藝改進

- 優化焊接工藝：根據實際生產情況，優化焊接溫度、焊接時間等工藝參數，確保焊接質量。

- 優化焊膏印刷工藝：根據實際生產情況，優化焊膏印刷參數，如鋼網開孔尺寸、焊膏粘度等，確保焊膏印刷質量。

4. 環境控制

- 保持生產環境潔凈：定期清潔生產環境，確保生產環境潔凈，避免電路板污染。

- 控制溫濕度：根據實際生產需求，控制生產環境的溫濕度，確保溫濕度符合要求。

（四）、PCBA加工不良的預防措施

1. 加強員工培訓

- 提高操作技能：定期對操作人員進行培訓，提高其操作技能和質量意識，減少人為失誤。

- 加強質量管理：定期對質量管理人員進行培訓，提高其質量管理水平，確保產品質量。

2. 完善質量管理體系

- 建立質量管理體系：建立完善的質量管理體系，確保每個環節都有明確的質量標準和檢驗方法。

- 加強過程控制：加強生產過程控制，確保每個環節都符合質量標準，減少不良現象的發生。

3. 引入先進技術

- 引入自動化設備：引入自動化設備，如自動貼片機、自動印刷機等，提高生產效率和產品質量。

- 引入智能檢測技術：引入智能檢測技術，如AOI（自動光學檢測）、X射線檢測等，提高檢測效率和準確性。

PCBA加工中的常見不良問題涉及焊接、元器件和PCB板等多個方面。通過對這些不良原因的深入分析和了解，我們可以采取相應的預防措施和改進方法，如優化焊接工藝參數、加強元器件的質量控制和管理、提高PCB板的設計水平和制造質量等，從而有效地減少不良品的產生，提高PCBA產品的質量和可靠性。

同時在實際生產過程中，還需要不斷地加強質量監控和管理，及時發現和解決問題，以確保PCBA加工過程的順利進行和產品質量的穩定提升。只有這樣才能在激烈的市場競爭中立于不敗之地，為電子行業的發展提供有力支持。

（五）、PCBA加工不良的案例分析

案例一：焊接不良

某電子制造企業在PCBA加工過程中，發現部分電路板存在虛焊現象。經過分析，發現是由于回流焊爐溫度不均勻導致的。企業通過優化回流焊爐溫度曲線，并定期校準回流焊爐，最終解決了虛焊問題。

案例二：元件錯件

某電子制造企業在PCBA加工過程中，發現部分電路板存在元件錯件現象。經過分析，發現是由于元件庫管理不善導致的。企業通過加強元件庫管理，并引入自動化貼片機，最終解決了元件錯件問題。

案例三：焊膏印刷不良

某電子制造企業在PCBA加工過程中，發現部分電路板存在焊膏印刷不良現象。經過分析，發現是由于印刷機精度不足導致的。企業通過定期校準印刷機，并優化焊膏印刷參數，最終解決了焊膏印刷不良問題。

PCBA加工是電子制造業中的重要環節，其質量直接影響到電子產品的性能和可靠性。在實際的PCBA加工過程中，常常會出現各種不良現象，如焊接不良、元件錯件或漏件、元件移位或立碑、焊膏印刷不良、電路板污染等。這些不良現象的產生，通常與設備、材料、工藝、環境等因素有關。

（六）、PCBA加工不良的未來發展趨勢

1. 智能化

隨著人工智能和物聯網技術的發展，PCBA加工將越來越智能化。智能設備、智能檢測技術等將廣泛應用于PCBA加工中，提高生產效率和產品質量。

2. 綠色化

隨著環保意識的提高，PCBA加工將越來越綠色化。無鉛焊料、環保助焊劑等將廣泛應用于PCBA加工中，減少對環境的污染。

3. 精細化

隨著電子產品的不斷升級，PCBA加工將越來越精細化。高精度設備、高精度工藝等將廣泛應用于PCBA加工中，滿足高精度電子產品的需求。

為了減少PCBA加工中的不良現象，企業需要從設備優化、材料控制、工藝改進、環境控制等方面入手，加強員工培訓，完善質量管理體系，引入先進技術。同時企業還需要關注PCBA加工的未來發展趨勢，如智能化、綠色化、精細化等，不斷提高生產效率和產品質量。

通過以上措施，企業可以有效減少PCBA加工中的不良現象，提高產品的質量和可靠性，滿足市場需求。希望本文的分析和建議，能夠為電子制造企業提供有價值的參考，幫助其在PCBA加工中取得更好的成績。

如果您在pcba加工或其他相關領域，有更多問題或需要進一步的幫助，歡迎隨時聯系百千誠，我們始終致力于為您提供專業的技術支持和解決方案，幫助您提升生產效率、優化產品質量。祝您在電子制造領域取得更大的成功！

以上就是pcba加工常見不良原因分析及解決方案詳細情況！
